  1. To wygląda jak instalacja całkowicie "składkowa" - montowana z tego co było pod ręką. Największy problem to za mały wymiennik - on stawia za duży opór i stąd są za małe przepływy w podłogówce, ponadto trzeba wymienić co się da z rur PP32 na PP40 , zmienić lokalizację zaw zwrotnego na powrocie podłogówki i inne drobne- zaznaczyłem to na rysunku. Jakby nadal było mało z przepływami , to trzeba zmienić za 3-D z Kvs 3,2 na Kvs 4,2-4,5 Ale najpierw wymiennik i rury.
  2. Opory zależą od prędkości przepływu, a ta jest największa w najwęższym miejscu. I może dokończę - bo rok się kończy - opory rosną z kwadratem wzrostu prędkości wody w rurze ( otworze). Jaka jest prędkość dopuszczalna w rurze 1" stalowej to wiadomo z materiałów projektowych - nie więcej niż 1m/s, autor tematu marzy aby w instalacji płyneło 1920l/h ( 2 x2 x8 x 60) co dla rury 1"daje ok 0,99m/s - czyli rura 1" teoretycznie jest na styk. Należy znaleźć lokalne przewężenie, które blokuje przepływ - albo w zaw z filtrem na wylocie z bufora, albo jak Andrzej proponował w mufie 5/4" na szczycie bufora. Bez rzetelnej wizji lokalnej więcej nic nie ustalimy. Możliwe, że są duże opory rozdzielaczy, ale to tylko możliwe. Możliwe, że pompy skośnookie są takie jakie są Możliwe, że gdzieś się jakieś kolanko przytkało ( wada odlewu, sam takie miałem) Nowy Rok czeka, muszę iść - Wszystkiego Najlepszego dla Forumowiczów.
  3. Nie wiemy w którym miejscu spiełeś, a obecny układ jest i tak zły, więc przerób go np wg mojego schematu. Dla mnie możesz z bufora dać 1"- jest to na styk przy przepływach, które chcesz osiągać, więc ja dałbym już z 5/4". Nie zapominaj, że masz jeszcze pompę trzecią do garażu - ona też będzie ciągła. Najprawdopodobniej jest źle policzona podłogówka - albo za długie pętle albo za duży rozstaw, albo dom jeszcze nie ocieplony. W nowym, ocieplonym domu prawidłowe przepływy to nie więcej niż 1,2-1,5l/min.
  4. Powinno to tak wyglądać:
  5. Weź przynajmniej ty nie bredź - kartka, ołówek , narysuj co komu pcha i co gdzie wzrasta ?
  6. Taki zawór zmniejsza przepływ, więc szumy się zmniejszą, ale prawidłowo to powinno się wyregulować zaworami na grzejnikach
  7. Po co takie kombinacje, jak nie można wyregulować grzejników, w co niezbyt wierzę. Można dać zaraz za kotłem zawór nadmiarowo upustowy różnicy ciśnień i nim wyregulować przepływ w instalacji.
  8. Czyli farelką, widziałem taki defrost, nawet działało!
  9. Tu macie przykład wykonania układu do odsiarczania baterii 12V https://320volt.com/en/advanced-battery-repair-circuit-desulphator/
  10. Sam widzisz, że nie bardzo wiesz jak to objaśnić, rysunek to podstawa, ale musisz na nim zaznaczyć wszystkie elementy - zawory, zawory zwrotne, filtry czy inne mniej lub bardziej potrzebne bzdety.
  11. Jak szaleć z kasą, to szaleć!
  12. Daj foto tych oznaczeń
  13. Sprawdź czy masz na zaworach ( pod głowicami termo) regulację nastaw wstępnych
  14. Ile tych grzejników jest?
  15. Zawór zwrotny jest potrzeby w miejscu napełniania instalacji i w miejscu doprowadzenia zimnej wody do bojlera ( przed naczyniem przeponowym bojlera) z resztą tam są narysowane.
  16. Rozumiem, tylko ta pompa w obecnych cennikach jest w cenie Panasa - ponad 20k. Poniżej schemat Panasa z opisanym ważnymi elementami inst hydraulicznej
  17. A w dokumentacji pompy ciepła nie masz instrukcji jak to podłączyć? W twoim przypadku jest schemat typowy- jeden obieg grzewczy, grzanie bojlera i to wszystko. Rozumiem, że zasilanie studnia to do napełniania obiegu w wodę.
  18. Raczej najtrudniej
  19. Masz rury PP32 i to nie jest 1", gwinty mają 1", ale w środku jest sporo mniej - 21-22 mm, zaleznie od typu rury. Tak, idzie o sterowanie pogodowe temp wody w kotle
  20. Tak, słomka, szklanka- tylko palemki brak i plasterka limonki. Zrób te foty, opisz je rzetelnie, to ci poprawię jak powinno być. A jak zrobisz to mnie już nie będzie interesowało. W ramach dokształtu poczytaj jakiś podręcznik o dynamice płynów . Pomocą niech będzie że przepływ rzędu 2m3/h w rurze 1" ma prędkość rzędu 0,95-1,0m /s = 3,4km/h.
  21. To nie ten poziom, ale po 1/2l C2H5OH wszystko staje się podobne. Do węża strażackiego stosowane są ciśnienia 8-10-15bar, a u ciebie jest mniwj niż 1/10 tego!
  22. Poczekamy na opisane zdjęcia.

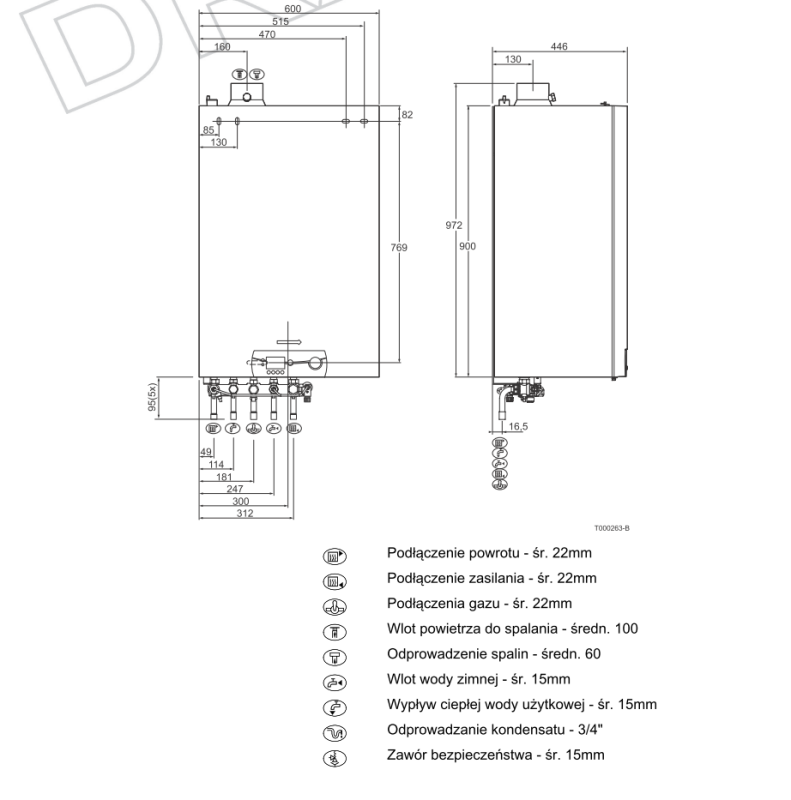

  23. Tylko sterowanie czujnikiem temp zewnętrznej. Trochę cienkie te rurki do rozdzielacza- jakie mają średnice?
×
×
