Projekt instalacji Jak wykonać instalację w kotłowni - podłączenie kotła

[adek728]

Witam planuję zakup pieca windhager biowin 2 lite. Hydraulik wykonał instalacje 2 obiegi podłogowe parter i poddasze, 1 obieg grzejnikow, cwu i cyrkulację. Moje pytanie brzmi jak powinna zostać wykonana instalacja w kotłowni czy ktoś mógłby zrobić schemat jak to wszystko ma wyglądać dodam jeszcze że ma być podłączony czujnik pogodowy i 2 czujniki temperatury jeden na parterze drugi na poddaszu.

Edytowane 1 Listopada 2021 przez adek728

[buska3]

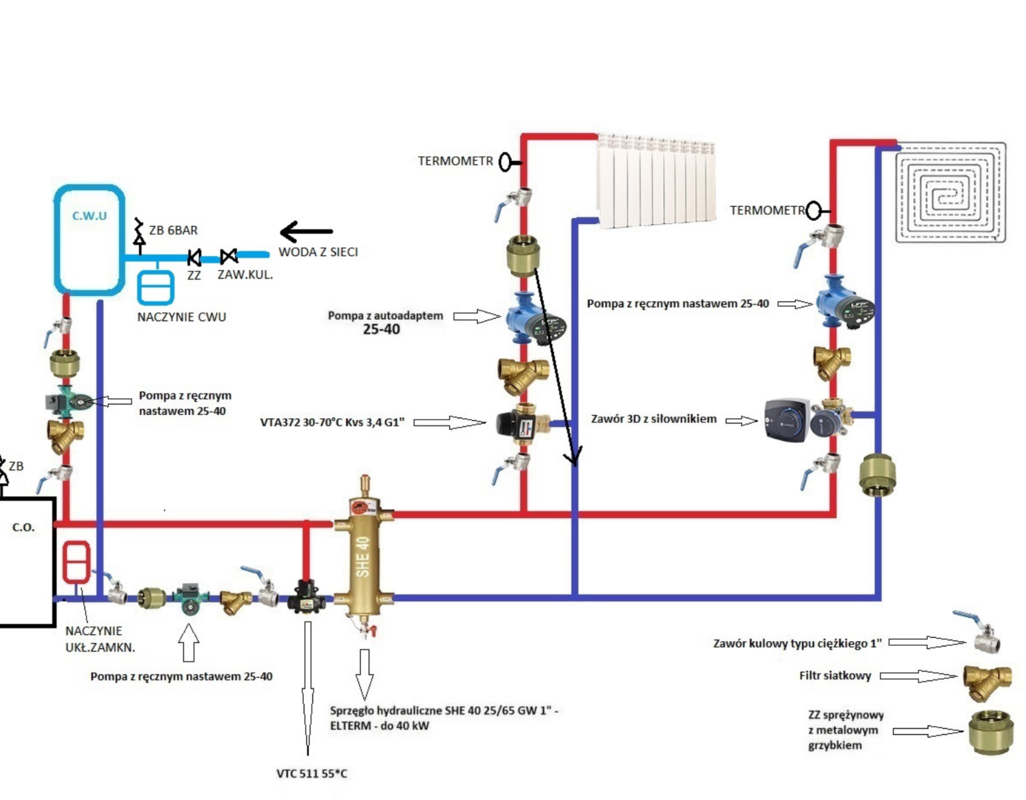

Proszę

Odpowiednie zabezpieczenie dla układu zamkniętego lub otwartego.

[adek728]

Bardzo dziękuję za odpowiedź

[stolbud]

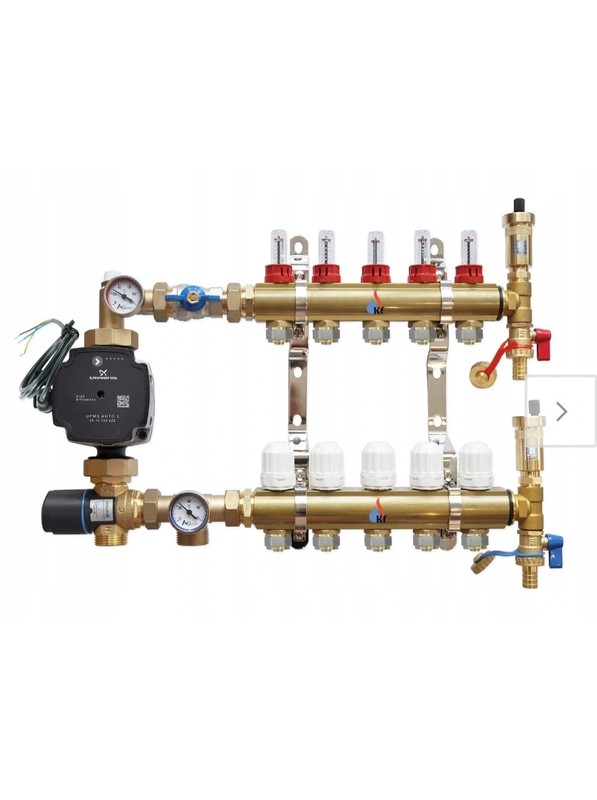

A jak według tego schematu że sprzeglem podpiąć rozdzielacze podlogowe z wbudowaną pompa ? Czy trzeba pompy i bypass wymontowac?



Edytowane 24 Listopada 2021 przez stolbud

[buska3]

To dam może taki do rozważenia

Edytowane 25 Listopada 2021 przez buska3

[mkwapisz]

@stolbudNie ma znaczenia gdzie znajduje się pompa, czy blisko kotła, czy też przy rozdzielaczu. To przecież dokładnie ten sam układ, tylko zapakowany w skrzynce. Na pierwszym rysunku przesłanym przez @buska3 nie ma tylko grafiki z rozdzielaczem przy podłogówce czy grzejnikach. Ale załóż że on tam jest i wszystko będzie się zgadzać, co zresztą widać na tym rysunku przesłanym przez niego powyżej. W takich zestawach może nie być zaworów zwrotnych, ale teraz robią je tak, że są w śrubunkach i ich nie widać.

Zobacz w sieci takie elementy które nazywają się grupy pompowe. Możesz kupić wszystko w częściach i samemu złożyć, albo masz gotową skrzyneczkę bądź pudełko, w którym to wszystko jest już poskładane.

[stolbud]

@mkwapisz oki już rozumie, czyli prowadzę rurę bezpośrednio od sprzęgła do rozdzielacza z grupa pompowa . W tym pierwszym rozdzielaczu niema zaworu trojdroznego ale tam niepotrzebny bo układ działa podobnie bez niego?
