wysterowanie listew ogrzewania podłogowego

[KubaSko]

Witam,

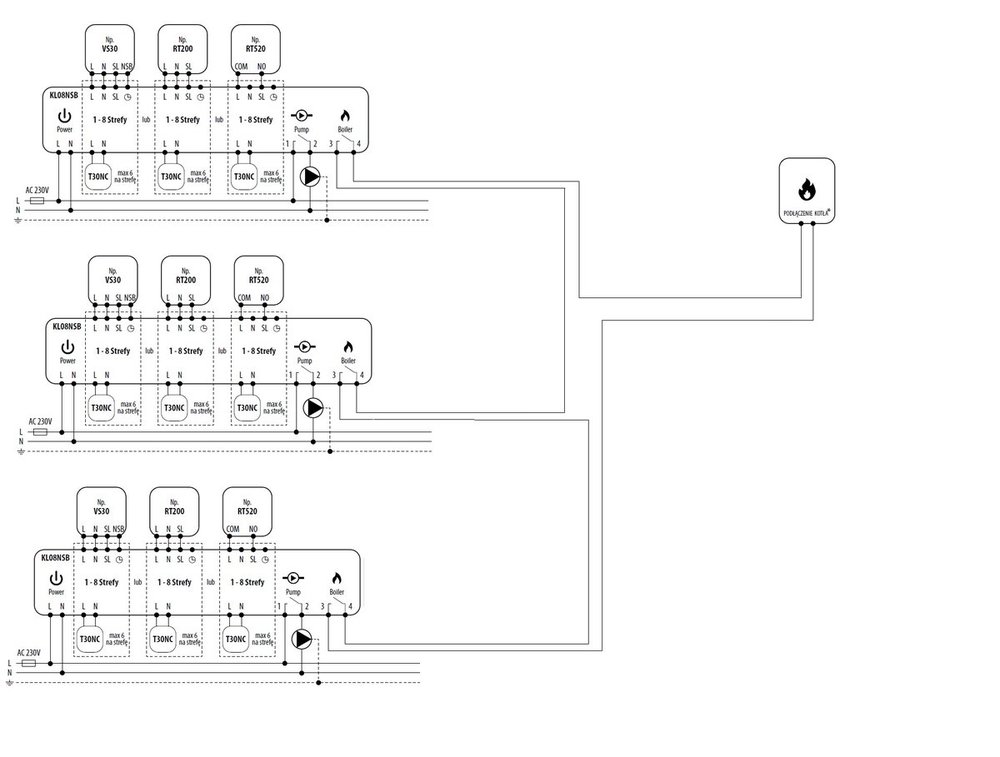

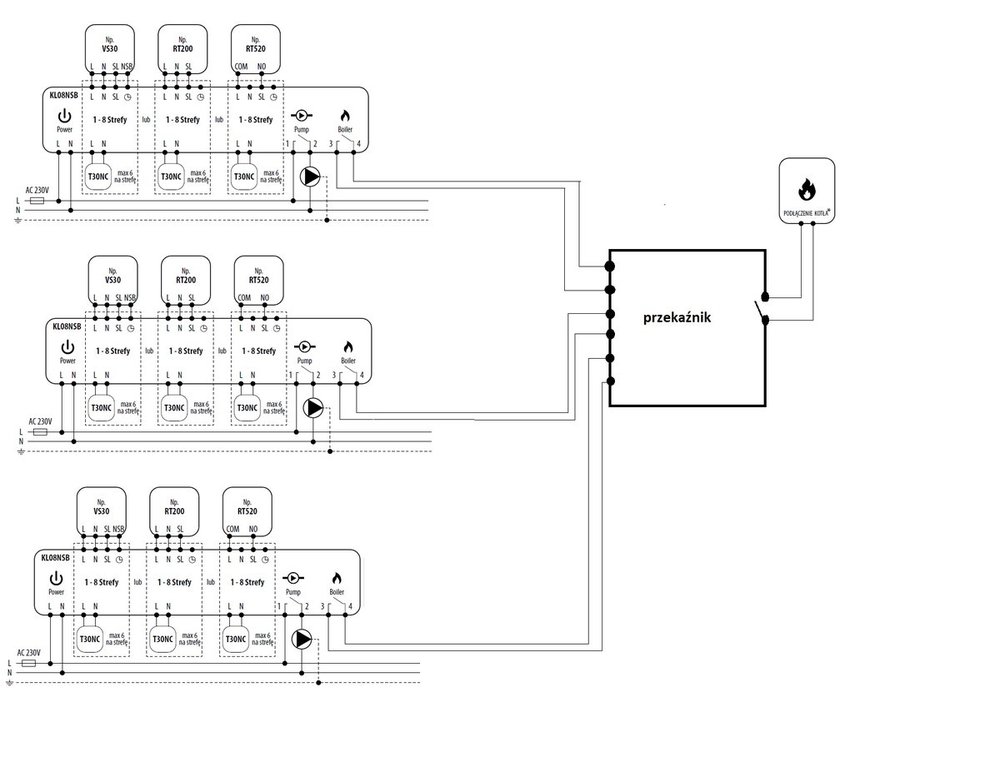

Pytanie do automatyków, elektroników, a wiem że jest tu paru co mają pojęcie. Panowie (Panie??) chcę połączyć trzy listwy ogrzewania podłogowego pod kocioł, żeby go załączały lub wyłączały. Idea jest taka, jak wszystkie trzy listwy dadzą znak/sygnał to kocioł się uruchamia. Jak nie dadzą znaku/sygnału to kocioł stop. Czy jest jakiś przekaźnik który po zwarciu lub rozwarciu trzech wyjść da sygnał bezpotencjałowy na kocioł ? Czy po prostu to dać w szereg/ Załączam schematy dwóch możliwości

[tomekb]

Witam .A co Ci to da jak dasz to w szereg ?

[KubaSko]

Wyłączenie kotła jesli zostanie spełniony warunek nagrzania wszystkich pomieszczeń.

[Darekgra]

To już lepiej równolegle bo potem będziesz czekał na włączenie kotła aż wszystkie pomieszczenia wystygną

Edytowane 25 Października 2020 przez Darekgra

[KubaSko]

A mozesz to narysowac na schemacie ? Dzieki za zainteresowanie

[tomekb]

Pytanie czy ma to tak działać , że jak załączy się która kolwiek z listew to ma się załączyć kocioł ?



[Darekgra]

No właśnie, ale raczej tak bo inaczej będzie głupio... zimno na poddaszu ale nie grzejemy bo jeszcze na parterze ciepło.



[KubaSko]

Dokładnie tak. Instalacja sama podłogówka. W pomieszczeniach regulatory PWM podłączone do listew. Budynek podzielony na 3 strefy - 3 rodzielacze (3 pompy), do kazdego przypisana listwa i z niej regulatory i siłowniki oraz pompa. Kocioł termet. Jak ktores pomieszczenie potrzebuje grzania kocioł rusza i konkretna pompa przypisana do tej strefy

9 minut temu, Darekgra napisał:

To już lepiej równolegle bo potem będziesz czekał na włączenie kotła aż wszystkie pomieszczenia wystygną

Własnie nie bedę czekał bo w połączeniu szeregowym wystarczy że jedna listwa da sygnał i kocioł rusza

[Darekgra]

19 minut temu, KubaSko napisał:

Własnie nie bedę czekał bo w połączeniu szeregowym wystarczy że jedna listwa da sygnał i kocioł rusza

w szeregowym musza być wszystkie zapięte aby kocioł ruszył

aby kocioł został wyłączony wystarczy jedna rozpięta.



Pyrz równoległym załączy się wtedy gdy którakolwiek zostanie zapięta a wyłączy dopiero wtedy gdy wszystkie będą rozłączone.

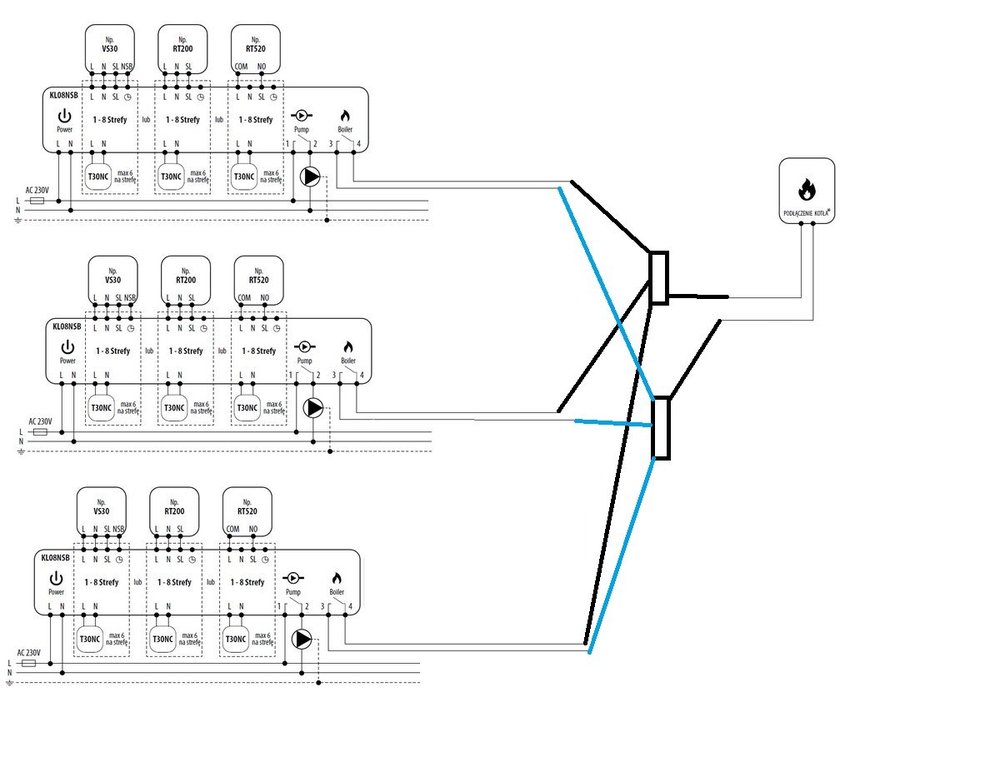

Jak chcesz aby było tak jak napisałem czyli grzeje do czasu nagrzania wszystkich pomieszczeń i dopiero potem wyłącza kociołek a włącza kociołek jak tylko w jednym zrobi się za zimno to płacz to tak... te czarne prostokąty to zacisk mostkujący.



Edytowane 25 Października 2020 przez Darekgra

[KubaSko]

Kurde faktycznie. Czyli jak to spiąć ?

[tomekb]

Tak jak na pierwszym schemacie tylko bez przekaźnika

[KubaSko]

dziękuję Panowie za pomoc dokładnie o to mi chodziło. Elektronik to ze mnie żaden :) pozdrawiam

[Darekgra]

8 minut temu, KubaSko napisał:

Czyli jak to spiąć ?

tak jak na załączniku z postu nr #9

[KubaSko]

dzięki za schemat. O to mi chodziło. Budynek dosyć duży, nie będzie to dom i muszę to jakoś rozsądnie wysterować, a że kocioł już jest to trzeba się dostosować do niego.

Edytowane 26 Października 2020 przez Ryszard
Nie ma potrzeby cytowania ostatniego postu , cytat usunięto
