Kocioł z buforem zabezpieczenie przed przegrzaniem kotła


Przejdź do rozwiązania Rozwiązane przez CezarCs,

Rekomendowane odpowiedzi

Opublikowano

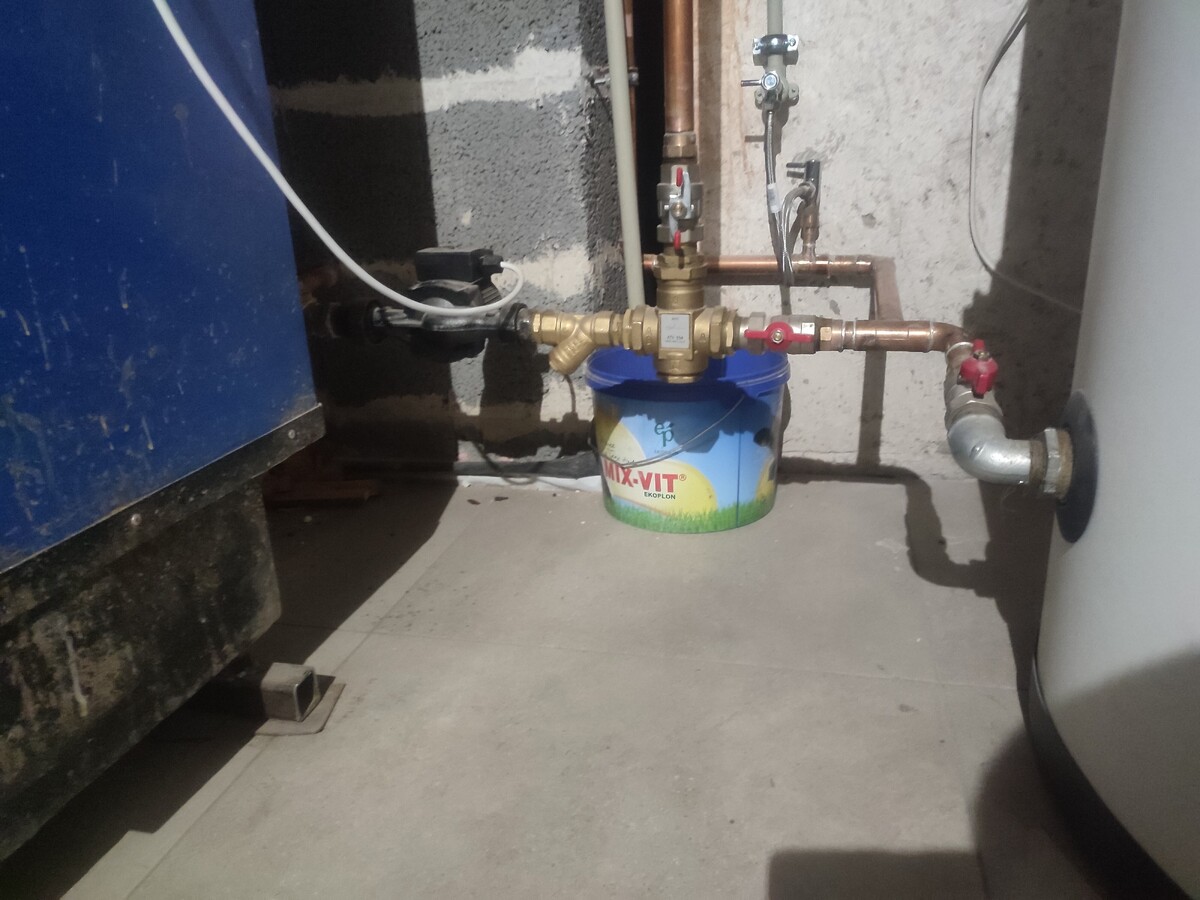

Witam.Mam piec śmieciuch z buforem, chciałbym go zabezpieczyć przed przegrzaniem po uszkodzeniu pompy CO,  powrót z Buforu jest z 10 cm niżej niż wyjście z pieca, na powrocie między piecem a buforem jest pompa CO, czy zakładając na powrocie bajpas z zaworem różnicowym będzie to działało pomimo braku spadu z powrotu na buforze,instalacja z otwartym naczynkiem, rury przy piecu miedź 28, testując odłączenie pompy CO , temperatura na piecu rosła,bufor nie ładował się, oczywiście rozwiązanie ma działać w sytuacjach awaryjnych, pozdrawiam 17313625877874636296939136829294.thumb.jpg.3b0d25bbc14a43895e264740d09c2970.jpg

Opublikowano (edytowane)

@CezarCs Może spytaj @carinus który pisał, o podobnym przypadku działającym w jego instalacji:

W dniu 30.10.2024 o 07:05, carinus napisał(a):

Woda nie krąży dzięki różnicy w wysokości, tylko różnicy temperatur. Mój kocioł stoi wyżej niż podstawa bufora i wszystko działa wraz z zaworem zwrotnym na powrocie.

to jest z dyskusji stąd:

Z kolei w tym filmie z tego co pamiętam rura ma spadek bodaj 4 czy 5 cm od kotła w dól do bufora i długość bodaj 2,6 metra (ale ma bodaj 2 cale grubości i jest bez zaworów):



Jakby co obejścia grawitacyjne i schematy grawitacyjne z grawitacyjnym połączeniem bufora, kotła, boilera CWU, kaloryferów itd. są dyskutowane m.in. w tym temacie, który warto moim zdaniem przejrzeć (i tam też można spróbować rzucić to pytanie):

Pewnie jakby poszukać to jeszcze coś by się na forum i w internecie znalazło.

Edytowane przez Matejko1
Opublikowano

To co chcesz zrobic to zwykly bypass do ladowania bufora grawitacja a nie zabezpieczenie.

Zabezpieczenia sa zdefiniowane w normach i przepisach a nie na forum. I bardzo dobrze , ze tak jest bo to złudne ze cokolwiek zabezpieczy, ale zaladowac bufor do jakiejs temperatury moze (moze!) ci sie uda.

Opublikowano
W dniu 30.10.2024 o 07:05, carinus napisał(a):

Woda nie krąży dzięki różnicy w wysokości, tylko różnicy temperatur. Mój kocioł stoi wyżej niż podstawa bufora i wszystko działa wraz z zaworem zwrotnym na powrocie.

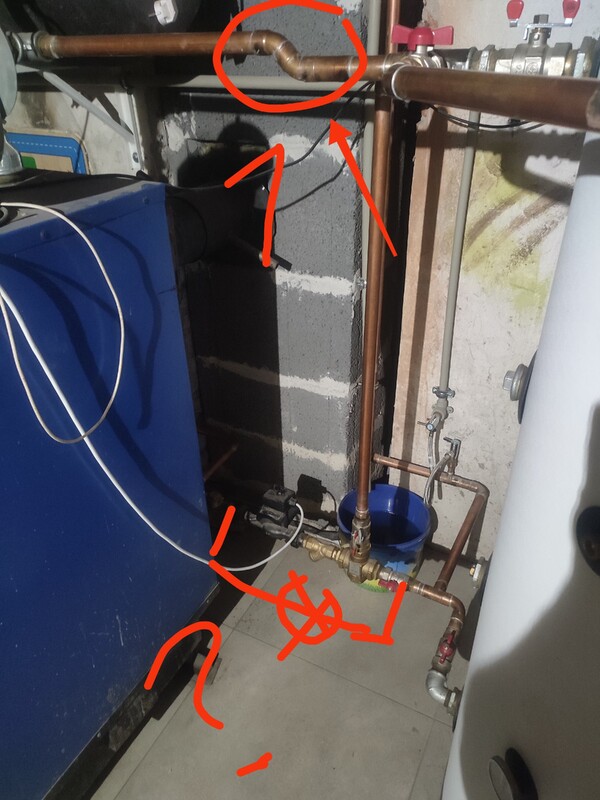

Witam.Mam piec śmieciuch z buforem, chciałbym go zabezpieczyć przed przegrzaniem po uszkodzeniu pompy CO,  powrót z Buforu jest z 10 cm niżej niż wyjście z pieca, na powrocie między piecem a buforem jest pompa CO, czy zakładając na powrocie bajpas z zaworem różnicowym będzie to działało pomimo braku spadu z powrotu na buforze,instalacja z otwartym naczynkiem, rury przy piecu miedź 28, testując odłączenie pompy CO , temperatura na piecu rosła,bufor nie ładował się, oczywiście rozwiązanie ma działać w sytuacjach awaryjnych, dodaje zdj, 1-takie kolanko w dół od pieca do Buforu , da radę zrobić tak w razie awarii? Czy rury nie są na małe, nie w widziałem o tym i nie było to przemyślanie podczas montażu, pozdrawiam


Opublikowano (edytowane)

@CezarCs Jeżeli chodzi o przebieg rur to zdjęcia gotowych instalacji i schematy są w tym temacie.

Moim zdaniem lepiej abyś rozważył aby zrobić obejście podobnie jak @zaciapa na zdjęciu w tamtym temacie – czyli obejście grawitacyjne na najkrótszej linii pomiędzy kotłem a buforem (czyli np. w głównym ciągu) a pompkę w łuku ponad bajpasem.

Edytowane przez Matejko1
Opublikowano (edytowane)
W dniu 12.11.2024 o 10:08, Matejko1 napisał(a):

@CezarCs Jeżeli chodzi o przebieg rur to zdjęcia gotowych instalacji i schematy są w tym temacie.

Moim zdaniem lepiej abyś rozważył aby zrobić obejście podobnie jak @zaciapa na zdjęciu w tamtym temacie – czyli obejście grawitacyjne na najkrótszej linii pomiędzy kotłem a buforem (czyli np. w głównym ciągu) a pompkę w łuku ponad bajpasem.

Chodzi o to czy da radę zrobic tak ja zaznaczone na zdj na dole, obejście w razie jak ulegnie awarii pompa CO, w tym kraju nku o tym jest



I tak jak mówisz to bym musiał zrobić tak przed zaworem ATV i czy wtedy pójdzie grawitacją przez niego?

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Opublikowano (edytowane)

@CezarCs Nie jestem ekspertem, ale moim zdaniem lepiej, abyś rozważył aby zrobić obejście podobnie jak @zaciapa na zdjęciu w tamtym temacie – czyli obejście grawitacyjne na najkrótszej linii pomiędzy kotłem a buforem (czyli np. w głównym ciągu) a pompkę w łuku ponad bajpasem, aby zminimalizować ilość kolanek.

W dniu 20.01.2024 o 16:10, zaciapa napisał(a):

Tak wygląda cała instalacja, ładowania bufora i podłogówki 🙂


coś takiego jak np. w tym schemacie:


to jest stąd:

ewentualnie może jeszcze warto się zastanowić, aby przy wyjściu powrotnym z bufora, dać zamiast kolanka trójnik i wyprowadził z tego trójnika bajpas grawitacyjny (też tak aby unikać zbędnych kolanek).


Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Opublikowano
9 minut temu, Matejko1 napisał(a):

@CezarCs Nie jestem ekspertem, ale moim zdaniem lepiej, abyś rozważył aby zrobić obejście podobnie jak @zaciapa na zdjęciu w tamtym temacie – czyli obejście grawitacyjne na najkrótszej linii pomiędzy kotłem a buforem (czyli np. w głównym ciągu) a pompkę w łuku ponad bajpasem, aby zminimalizować ilość kolanek.

coś takiego jak np. w tym schemacie:


to jest stąd:

ewentualnie może jeszcze warto się zastanowić, aby przy wyjściu powrotnym z bufora, dać zamiast kolanka trójnik i wyprowadził z tego trójnika bajpas grawitacyjny (też tak aby unikać zbędnych kolanek).



Dobry pomysł ATV wyżej, tylko średnica tych rur miedzianych 28 jest i ten brak spadku bufor piec

Opublikowano (edytowane)

To ktoś z większą wiedzą i doświadczeniem musiałby się wypowiedzieć. Pewnie najlepiej mieć większą średnicę.



Można też się zastanowić nad stosowaniem łagodnych kolan jak w tym temacie:



@CezarCs Czy tam masz przypadkiem ocynk?

Edytowane przez Matejko1
Opublikowano (edytowane)

@CezarCs W Twoim przypadku to nie zadziała z powodu zbyt dużych oporów hydraulicznych na rurach, masz za małe przekroje. Coś tam ruszy, ale przy dużych różnicach temperatury i w małym zakresie przepływu, co nie uchroni przed zagotowaniem. Na Twoim miejscu żeby nie pruć tej instalacji, pomyśl nad tanim UPS-em do zasilania pompki. Może być z padniętym aku, które spokojnie zastąpisz dowolnym akumulatorem. To nie musi wyglądać tylko działać na dowolnym podłączonym akumulatorze. Na pewno coś znajdziesz na akumulatorach żelowych.

Jeżeli boisz się o uszkodzenia pompy, to zainwestuj w cos sprawdzonego z niewielkim poborem energii. Ja zrobiłem u siebie obieg grawitacyjny z założenia; im prościej tym lepiej i dlatego że nie przebywam w domu przez kilka tygodni z rzędu, a moje kobiety musiały to obsługiwać.



Edytowane przez carinus
Opublikowano (edytowane)
W dniu 12.11.2024 o 19:01, carinus napisał(a):

@CezarCs W Twoim przypadku to nie zadziała z powodu zbyt dużych oporów hydraulicznych na rurach, masz za małe przekroje. Coś tam ruszy, ale przy dużych różnicach temperatury i w małym zakresie przepływu, co nie uchroni przed zagotowaniem. Na Twoim miejscu żeby nie pruć tej instalacji, pomyśl nad tanim UPS-em do zasilania pompki. Może być z padniętym aku, które spokojnie zastąpisz dowolnym akumulatorem. To nie musi wyglądać tylko działać na dowolnym podłączonym akumulatorze. Na pewno coś znajdziesz na akumulatorach żelowych.

Jeżeli boisz się o uszkodzenia pompy, to zainwestuj w cos sprawdzonego z niewielkim poborem energii. Ja zrobiłem u siebie obieg grawitacyjny z założenia; im prościej tym lepiej i dlatego że nie przebywam w domu przez kilka tygodni z rzędu, a moje kobiety musiały to obsługiwać.



No nie dobrze, UPS i tak będzie bo myślałem o tym, ale jaki przekrój rur dał by radę, bo od góry pieca do Buforu i od dołu pieca do Buforu dużej odległości nie ma to by to przerobił, pozostałe by zostały cu28 średnicy to tylko te co zaznaczone do zmiany,osobiście się nie znam-tak zostało to zrobione u mnie, po czasie zaczolem się zastanawiać nad tym

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Opublikowano

Minimum to 6/4'' i jakiś zawór klapkowy wystarczy. By-pas z pompką tez trzeba zrobić do poprawy ładowania bufora i wyciągania resztek ciepła z kotła.

Opublikowano (edytowane)
W dniu 12.11.2024 o 21:34, carinus napisał(a):

Minimum to 6/4'' i jakiś zawór klapkowy wystarczy. By-pas z pompką tez trzeba zrobić do poprawy ładowania bufora i wyciągania resztek ciepła z kotła.

Może delikatnie mniejsza? Bo nie mam zamiaru palić takim układem tylko w razie problemów dało się bez stresu wypalić drzewo w piecu, ja nie wiedziałem że opcja taka jest, hydraulik nie poinformował, układ chodzi mi fajnie jest ok, tylko żebym wiedział o tym teraz to bym nalegał że tak ma być. A odnośnie że powrót z Buforu mam parę cm niżej niż z pieca będzie ok? A rurki w miedzi chyba są niskie 6/4? Człowiek widać na wszystkim trochę musi się znać bo inaczej nigdy nie będzie 💯 zrobione, zawór 2,5 bara jest na piecu ale on chyba nie uchroni?

W dniu 12.11.2024 o 21:34, carinus napisał(a):

Minimum to 6/4'' i jakiś zawór klapkowy wystarczy. By-pas z pompką tez trzeba zrobić do poprawy ładowania bufora i wyciągania resztek ciepła z kotła.

I ten bajpas jak rozwiązać,jak rysowałem u siebie na zdj, czy tak jak Matejko1 wstawił jakiś szkic?

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Opublikowano

Jaki zawór 2,5bara? Pisałeś że masz naczynie otwarte.

  • Rozwiązanie
Opublikowano (edytowane)
W dniu 12.11.2024 o 22:07, carinus napisał(a):

Jaki zawór 2,5bara? Pisałeś że masz naczynie otwarte.

Tzn, bezpieczeństwa zawór taki afrizo czerwony, na spuście wody z pieca tam, aibsa takie rurki kolanka miedziane itp co pytałem

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
