Brak przepływu w ogrzewaniu podłogowym

[michal-rowniak]

Witam

Od jakiegoś czasu zmagam się z problemem jakim jest brak przepływu w podłogówce. W tym roku rozbudowałem dom i przeniosłem kotłownię do innego pomieszczenia. Dotychczasowa instalacja wykonana była z rur stalowych, tradycyjnie, zasilenie górą (strychem) powrót dołem nad podłogą. Dom jest parterowy, Wszystkie pomieszczenia na jednym poziomie. Instalacja  zasilana była (i Jest nadal) kotłem zasypowym. Po przebudowie piec się nie zmienił. Natomiast doszedł bojler dwupłaszczowy na strychu nad piecem, 3 grzejniki + 3 sekcje podłogówki (każda o długości ok 50 m pex 16). Nowe grzejniki i podłogówka podłączone są przez rozdzielacze.

Od początku nowe grzejniki nagrzewały się słabiej. Została więc wymieniona pompka z 25-55 na 25-80 i wszystkie grzejniki ładnie grzeją. Jednak podłogówka nie chce ruszyć. Rotametry są odkręcone i cały czas wskazują ok. 1l. To wskazanie występuje bez różnicy czy pompka pracuje czy też nie, a nawet na wyciągniętym rotametrze. Poniżej zamieściłem zdjęcia rozdzielaczy i podłączeń do pieca.

Zasilenie przechodzi górną belkę rozdzielacza od grzejników i wchodzi przez zawór termostatyczny mieszający do belki zasilającej podłogówkę. Zawór jest sprawny. Obwody podłogówki są drożne. Kończą mi się pomysły, a zima coraz bliżej. Czy coś jest nie tak z podłączeniem rozdzielacza?

Będę bardzo wdzięczny za wszelkie sugestie i porady.

Jeśli coś opisałem niejasno to proszę pytać.



[HolubPatryk]

brak  pompy na  obigu podłogówki

[michal-rowniak]

A jeśli zamontował bym pompę na pionowej rurze zasilającej, przed rozdzielaczem grzejników to będzie ok?

Wysłane z mojego Z8 przy użyciu Tapatalka

[HolubPatryk]

nie   podłogówka  jest jak  oddzielny obieg  zasysający  ciepło  z zasilenia

zastanów  sie  jak  dział  zawór  3d



[Darekgra]

@michal-rowniak przeczytaj dwie ostatnie strony tego tematu.

https://forum.info-ogrzewanie.pl/topic/30773-sas-bio-compact-10-kw-wasze-ustawienia/?do=findComment&comment=533283

[michal-rowniak]

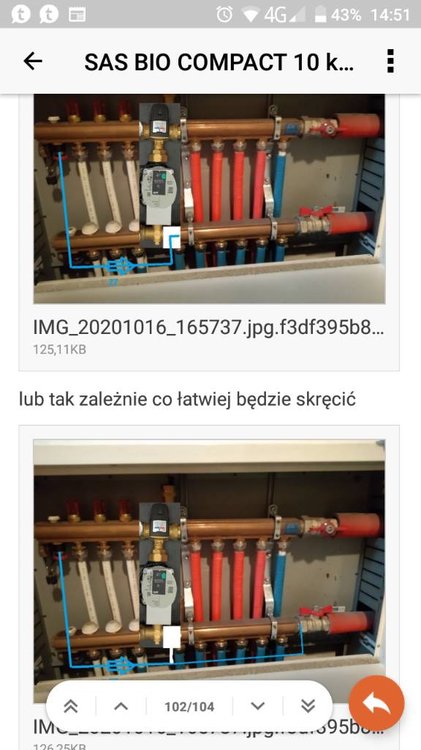

Panowie bardzo dziękuję za zainteresowanie. Rozumiem że rozwiązania z poniższego zdjęcia powinny rozwiązać mój problem.

Wysłane z mojego Z8 przy użyciu Tapatalka

[michal-rowniak]

Czyli pompka ma tłoczyć wodę z powrotu podłogówki w górę do zaworu mieszającego, a belka zasilająca podłogówki ma być połączona z powrotem z grzejników przez zawór zwrotny? Dobrze rozumiem?

[Darekgra]

Niestety nie tak.

Opis układu z posta nr. 6

Zasilanie rozdzielacza + zasilenie grzejników + zasilanie zaworu termostatycznego to prawa górna belka.

Dolna prawa to powrót z grzejników.

Górna lewa to powrót z podłogi + podmieszanie do zaworu termostatycznego.

Dolna lewa to zasilanie obiegu podłogowego.

Pompa zasysa wodę z prawej i lewej górnej belki w proporcjach odpowiednich dla zadanej temperatury na zaworze 3d termostatycznym, w dół do dolnej lewej belki tj zasilanie OP.

Obieg grzejnikowy zapewnia pompa znajdująca się przy zaworze 4d przy kotle.

Górna lewa belka połączona z dolną prawą z zaworem zz o przepływie w kierunku dolnej prawej.

Edytowane 22 Października 2020 przez Darekgra

[mironw]

Raczej tak

a zbiornik wyrównawczy to gdzie bo podłączenia przy kotle nie widzę

[michal-rowniak]

Chyba już wszystko rozumiem. Kupię jutro śrubunki do pompki i zawór zwrotny i w sobotę  będę działać. Po uruchomieniu dam znać o rezultatach. Bardzo dziękuję wszystkim za pomoc i poświęcony mi czas.

[Darekgra]

Należy zwrócić uwagę na rodzaj zastosowanych rotametrow oraz na typ zaworu termostatycznego.

Zrób zdjęcie zaworu i rotametrow które masz tylko z bliska a my ocenimy czy możesz je wykorzystać do takiego układu.

[mironw]

i 3D z prawej -STRONA POMPY  ma być oznaczenie MIX

[mironw]

jeszcze można by założyć filtr przed 3d i na powrocie do 3D bo są one wrażliwe na zanieczyszczenia

[Darekgra]

Niech kolega wstawi te zdjęcia zaworu termostatycznego i rotametrów, bo to jest najważniejsze aby ta instalacja w ogóle chciała pracować po zamontowaniu.

[michal-rowniak]

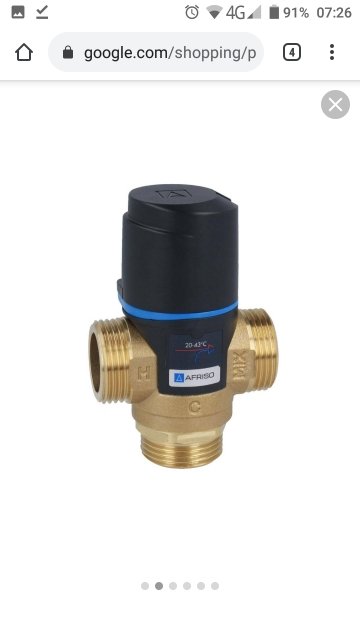

Panowie zawór mam taki jak na zdjęciu poniżej. Gwinty 3/4". Tylko pokrywka gdzieś zaginęła.


Wysłane z mojego Z8 przy użyciu Tapatalka

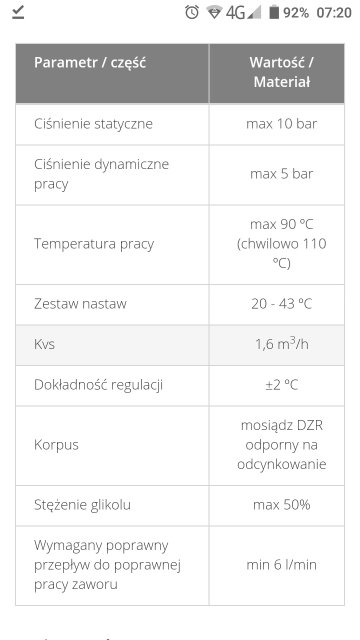

Zdjęcie i specyfikacja

Wysłane z mojego Z8 przy użyciu Tapatalka

[Darekgra]

Więc zawór jest ok, teraz tylko odpowiedni jego montaż sprawdzenie czy rotametry są przewidziane na powrót czy zasilanie, jeśli masz z jedynką na szklance u góry to będzie ok.

Zawór ZZ kup Calido Pionier, ma trochę niższe opory przepływu niż standardowe zawory.

Edytowane 23 Października 2020 przez Darekgra

[michal-rowniak]

Zawór jest przykręcony obecnie gwintem opisanym Mix do zasilenia podlogówki. Rotametry mają początek skali na górze.

Czyli powinno być ok.

[Darekgra]

Tak.

[michal-rowniak]

Jeszcze zastanawia mnie kwestia sterowania pompy do podlogówki. Miałem zamiar podpiąć ją tak żeby włączała się razem z pompą na piecu. Ale teraz tak sobie myślę czy nie podłączyć jej pod oddzielny sterownik z czujnikiem temperatury na którymś z rozdzielaczy. I z nastawą temperatury na jakieś 40 stopni. Tak żeby podlogówka działała dłużej.
Tylko nie wiem czy ma to sens. Czy woda nie będzie krążyć tylko między zasileniem i powrotem, a dopływ gorącej wody będzie bardzo mały?

Wysłane z mojego Z8 przy użyciu Tapatalka

[Darekgra]

Pompa od podłogówki ma pracować cały czas, i tak ja podłącz.

[gersik]

54 minuty temu, Darekgra napisał:

Pompa od podłogówki ma pracować cały czas

Z tym się zgodzę, ale nie w tym układzie. Pompa podłogówki natychmiast wyciągnie ciepłą wodę z grzejników.

[michal-rowniak]

Nie podłączać pod żaden sterownik? Kocioł jest zasypowy. Pali się po kilka godzin na dobę. Tak myślałem żeby podlogówka działała jeszcze po wyłączeniu pompy przy piecu. Bo woda ma jeszcze ok. 50 stopni. Ale żeby cały czas?


Wysłane z mojego Z8 przy użyciu Tapatalka

[Darekgra]

Logiczne że jak masz wygaszony kociołek to już nie musi, np ustawiasz że pracuje od 40 stopni na kotle więc jak temperatura na kotle spadnie poniżej 40 to i pompa się wyłączy.



7 godzin temu, gersik napisał:

Z tym się zgodzę, ale nie w tym układzie. Pompa podłogówki natychmiast wyciągnie ciepłą wodę z grzejników.

Nie koniecznie, jest też pompa za zaworem która będzie pchała wodę do rozdzielacza i tych 3 grzejników. Przy odpowiednim zrównoważeniu obiegów, zachowaniu odpowiednio wyższej temperatury zasilania rozdzielacza (grzejników) i mając na uwadze że podłoga to niskotemperaturowa instalacja będzie dobrze.

[michal-rowniak]

Panowie dziś na robocie spotkałem hydraulika i zagadnąłem go na temat mojego problemu. Poniżej wrzucam schemat podłączenia jaki według niego spowoduje  że podłogówka nie będzie wysysać wody z grzejników.

Według jego zaleceń powinienem zaślepić końce rozdzielaczy od grzejników, a rozdzielacz od ogrzewania podłogowego podpiąć niezależnie pod rurę zasilającą i powrotną.

Co o tym sądzicie?

[Darekgra]

Układ jest poprawny brakuje w nim tylko ZZ na powrocie.

Różni się od poprzedniego tylko miejscem wpięcia zasilania i powrotu.

Pamiętaj jednak również o tym iż zasilanie jest z tego samego obwodu co wcześniej i nadal będzie wymagało zrównoważenia obu biegów, a dokładnie wydajność pompy/obiegu zasilającego grzejniki i rozdzielacz podłogówki musi być odpowiednio wyższa od zapotrzebowania obiegu podłogowego wtedy nic niema prawa "wyssać" grzejników.



Edytowane 23 Października 2020 przez Darekgra
