Podesłał mi ktoś coś takiego czy ten schemat jest dobry

Ja nie mam w ogóle pojęcia

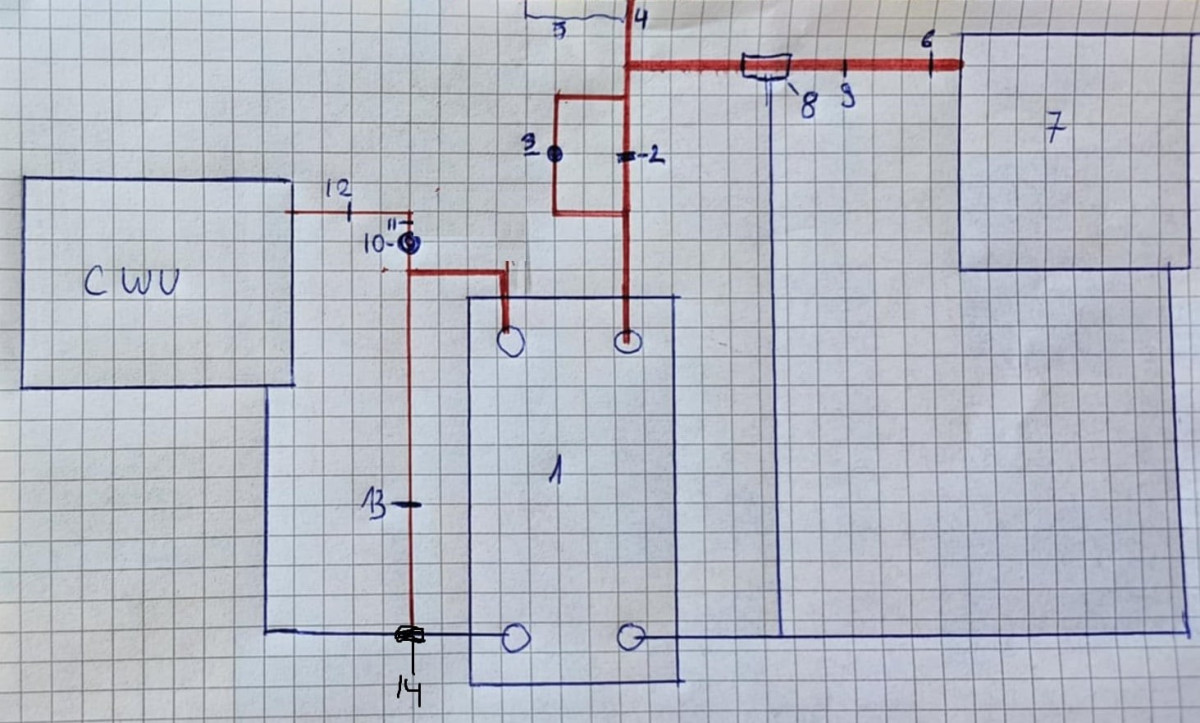

1.piec 2.zawór różnicowy 3.pompa c.o

4.rula przelotowa 5.naczynie przelotowe

6.zawór termostatyczny 7.grzejnik 8.zawór mieszający(3d) 9.termometr 10.pompa c.o 11.zawór zwrotny 12.odpowietrznik automatyczny 13.zawór zwrotny i kulkowy 14.zawór mieszający  jak by coś było nie tak to poprosze o poprawki

Ten schemat jest bez sensu na dodatek może być niebezpieczny

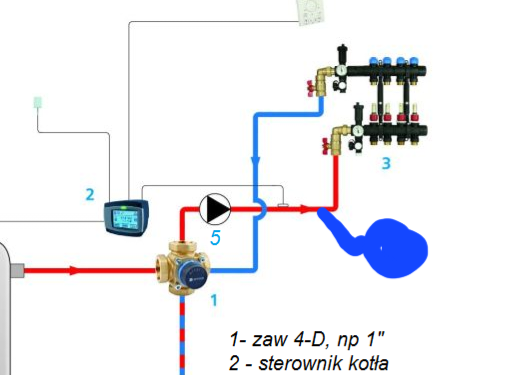

Tu masz przykładowy schemat takiej instalacji jak powinna być zrobiona - do NACZYNIA PRZELEWOWEGO RURA METALOWA min 1" średnicy

Między kotłem a zaworem 4-D jak najkrótsze odcinki, rury min 1", sam zawór lekko nad kotłem (15-20cm) .

2 godziny temu, sambor napisał(a):

Tu masz przykładowy schemat takiej instalacji jak powinna być zrobiona - do NACZYNIA PRZELEWOWEGO RURA METALOWA min 1" średnicy

Między kotłem a zaworem 4-D jak najkrótsze odcinki, rury min 1", sam zawór lekko nad kotłem (15-20cm) .



2 godziny temu, sambor napisał(a):

Tu masz przykładowy schemat takiej instalacji jak powinna być zrobiona - do NACZYNIA PRZELEWOWEGO RURA METALOWA min 1" średnicy

Między kotłem a zaworem 4-D jak najkrótsze odcinki, rury min 1", sam zawór lekko nad kotłem (15-20cm) .

Sambor

Witam a ten rozdzielacz musi być to jest ogrzewanie grzejnikowe

Rozdzielacza nie musi być.

To jest przykład - może być instalacja grzejnikowa na rozdzielaczu lub na trójnikach - jak to dawniej robiono.

10 godzin temu, lewy40 napisał(a):



Sambor

A czy jest różnica z której strony podłącze ogrzewanie czy bojlera z lewej czy sprawę strony pieca



1 godzinę temu, lewy40 napisał(a):



Sambor

Jeszcze jedno pytanie cze jakiś zawór można wstawić żeby nie grzeć w lato domu tylko wede na bojlera podpowedz gdzie go wstawić zgóry wielkie dzięki

Co do zaworów odcinających, to powinny być przed i za każdą z pomp, dodatkowo przed każdą z pomp filtr siatkowy skośny.

Nie chcę już poprawiać na rysunku, ale pozycja pompa ( ta od CO i od CWU) to naprawdę jest zestaw : zaw kulowy, filtr skosny, pompa, zaw kulowy.

Pompy wystarczą 25/40, a przy skręceniu zaw 4-D w pozycję zero, woda nie idzie na instalację CO, więc dodatkowy zaw na pracę w lecie nie jest potrzebny, on będzie psuł obieg grawitacyjny - kocioł - zaw 4-D.

Nie ma różnicy do którego króćca się podłączysz, prawy czy lewy to bez znaczenia.

3 godziny temu, lewy40 napisał(a):

Sambor

A czy jest różnica z której strony podłącze ogrzewanie czy bojlera z lewej czy sprawę strony pieca



Sambor

Witam Pana czy morze być naczynie wzbiorcze do C.W.U i odzdielnie do C.O naczynie przelotowe bo takie naczynie posaidam już wmontowaną dziękuję za podpowiedzi i pozdrawiam

Do CWU (bojler) musi być oddzielne naczynie , gdyż ono jest montowane na innym obiegu - na obiegu zimnej wody - poniżej schemat poprawiony o obieg wody użytkowej.

Naczynie przelewowe ma być 1 nie ważne do którego króćca zasilania podłączone , do niego ma iść z kotła wprost rura metalowa ( stal lub miedź) o średnicy min 1"!!!

W dniu 1.05.2025 o 13:06, sambor napisał(a):

Do CWU (bojler) musi być oddzielne naczynie , gdyż ono jest montowane na innym obiegu - na obiegu zimnej wody - poniżej schemat poprawiony o obieg wody użytkowej.

Naczynie przelewowe ma być 1 nie ważne do którego króćca zasilania podłączone , do niego ma iść z kotła wprost rura metalowa ( stal lub miedź) o średnicy min 1"!!!

Sambor

Witam a morze podpowiedzi mi Pan jaki dać zestaw 4d z siłownikiem może konkretny model ma Pan



Edytowane 6 Maja 20251 r przez Ryszard
Proszę nie cytować ostatniego postu

Np Afriso https://sterownikitech.pl/silownik-afriso-wraz-z-zaworem-4-drogowym-1-cal,id945.html



W dniu 29.04.2025 o 15:43, sambor napisał(a):

Tu masz przykładowy schemat takiej instalacji jak powinna być zrobiona - do NACZYNIA PRZELEWOWEGO RURA METALOWA min 1" średnicy

Między kotłem a zaworem 4-D jak najkrótsze odcinki, rury min 1", sam zawór lekko nad kotłem (15-20cm) .

A co Pan sądzi o tym ZESTAW ZAWÓR 4 DROGOWY 1 CAL SIŁOWNIK TECH ASTIBI



8 minut temu, lewy40 napisał(a):

A co Pan sądzi o tym

ZESTAW ZAWÓR 4 DROGOWY 1 CAL SIŁOWNIK TECH ASTIBI

Jeszcze jedno naczynie jest podłączone tak jak zrobiłem co Pan proponuje



Naczynie MUSI BYĆ podłączone wprost do kotła , a nie gdzieś do instalacji!!!!!!

Producent zaw 4-D i sterownika dowolny, nie wiem po co pytasz, jak masz inny, ten co proponujesz też może być.

W dniu 1.05.2025 o 19:05, sambor napisał(a):

Naczynie MUSI BYĆ podłączone wprost do kotła , a nie gdzieś do instalacji!!!!!!

Producent zaw 4-D i sterownika dowolny, nie wiem po co pytasz, jak masz inny, ten co proponujesz też może być.

Witam czy zamiast naczynia przelotowego mogę dać naczynie przeponowe i jakiej mocy by musiało być na ogrzanie 60m2  domek

Edytowane 6 Maja 20251 r przez Ryszard
Proszę nie cytować ostatniego postu

Naczynie zależy od pojemności instalacji i od tego czy producent dopuszcza pracę kotła w układzie zamkniętym.

Jaki ma być kocioł- marka, model?

8 minut temu, sambor napisał(a):

Naczynie zależy od pojemności instalacji i od tego czy producent dopuszcza pracę kotła w układzie zamkniętym.

Jaki ma być kocioł- marka, model?

kocioł kotly Piec PELLPAL stalowy na pellet 8 kW

18 minut temu, lewy40 napisał(a):

kocioł kotly Piec PELLPAL stalowy na pellet 8 kW

Kodzie mi oto że  kotłownia jest niska i bojler mam równo z sufitem a zasilanie od pieca teraz idzie przy suficie to naczynie przelewowe nie miał bym gdzie dać a bym robił tak jak Pan mi dał przyklad tylko nie wiem gdzie te naczynie zamontowac a jak bym obniżył zasilanie do grzejników to bym mógł nad piecem dać naczynie przelotowe

48 minut temu, lewy40 napisał(a):

kocioł kotly Piec PELLPAL stalowy na pellet 8 kW

Kodzie mi oto że  kotłownia jest niska i bojler mam równo z sufitem a zasilanie od pieca teraz idzie przy suficie to naczynie przelewowe nie miał bym gdzie dać a bym robił tak jak Pan mi dał przyklad tylko nie wiem gdzie te naczynie zamontowac a jak bym obniżył zasilanie do grzejników to bym mógł nad piecem dać naczynie przelotowe

A chciałem coś takiego zrobić nie jestem hydraulikiem dlatego dopytuje się przepraszam za zawracanie gitary

Naczynie przelewowe otwarte musi być minimum 0,5m wyżej nad innymi rurami czy bojlerem.

Do tego kotła trzeba naczynie przeponowe ok 35l + grupa bezpieczeństwa, naczynie musisz podłączyć najlepiej na powrocie grzania bojlera, przed samym kotłem.

W dniu 2.05.2025 o 09:15, sambor napisał(a):

Naczynie przelewowe otwarte musi być minimum 0,5m wyżej nad innymi rurami czy bojlerem.

Do tego kotła trzeba naczynie przeponowe ok 35l + grupa bezpieczeństwa, naczynie musisz podłączyć najlepiej na powrocie grzania bojlera, przed samym kotłem.

To już nie wiem jak mam zrobić może ma Pan jakieś rozwiązanie przepraszam za trucie i dziękuję za korespondencję pozdrawiam

Edytowane 6 Maja 20251 r przez Ryszard
Proszę nie cytować ostatniego postu

W dniu 2.05.2025 o 09:22, lewy40 napisał(a):

To już nie wiem jak mam zrobić może ma Pan jakieś rozwiązanie przepraszam za trucie i dziękuję za korespondencję pozdrawiam

Ma Pan morze jakiś pomysł

Edytowane 6 Maja 20251 r przez Ryszard
Proszę nie cytować ostatniego postu

Tu nie idzie o "pomysł", tylko ja też mam swoje zajęcia!

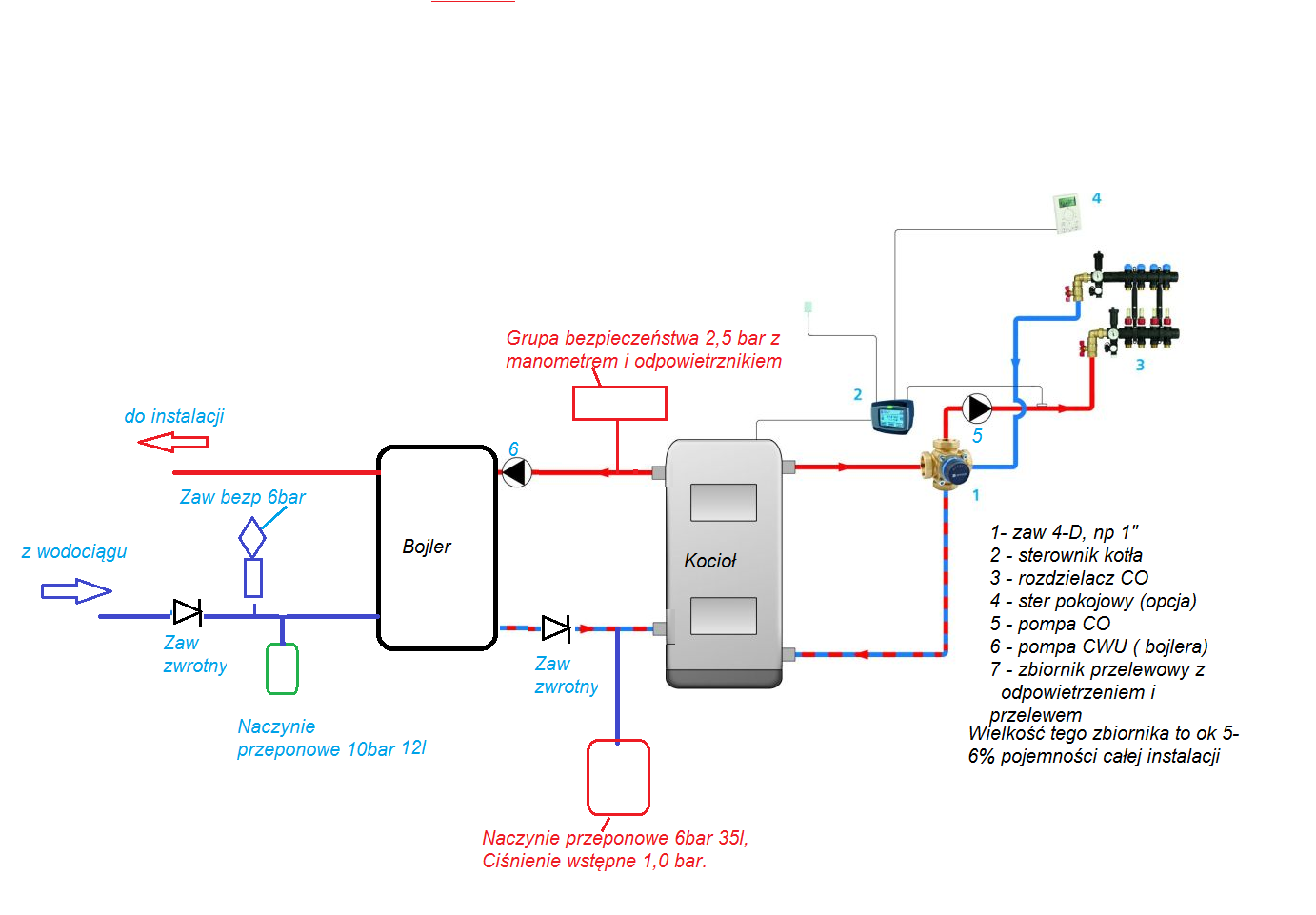

Poniżej masz schemat, jak powinno to wyglądać:

Oczywiście naczynia przelewowego (otwartego) nie ma.

W dniu 2.05.2025 o 11:12, sambor napisał(a):

Tu nie idzie o "pomysł", tylko ja też mam swoje zajęcia!

Poniżej masz schemat, jak powinno to wyglądać:

Oczywiście naczynia przelewowego (otwartego) nie ma.

Dziękuję bardzo i tak mam zrobić a jeszcze nie mogę znaleźć tego naczynie przeponowe 6 bar 35l cisnienie wstepne 1,0 bar i tego drugiegonaczynie przeponowe 10 bar 12l a i ten grupa bezpieczeństwa 2,5 bar z manometrem i odpowiecznikiem jak by pan mógł to bym poprosił jeszcze raz dziękuję

Edytowane 6 Maja 20251 r przez Ryszard
Proszę nie cytować ostatniego postu

Jesteś leń , jest tego od groma w necie  np

https://allegro.pl/oferta/naczynie-przeponowe-wzbiorcze-wyrownawcze-c-o-35l-membrana-zbiornik-opaska-14693482924?bi_s=ads&bi_m=productlisting:desktop:query&bi_c=YWQ3ZTcxYjMtOTdmOS00ODU1LThiODctMTE3OGEwYzcyY2MyAA&bi_t=ape&referrer=proxy&emission_unit_id=0cfb86ad-a462-4537-b827-6602fe3b105d

to naczynie ma ciśnienie wstępne 1,5bar, spuszczasz ciśnienie do 1 bara i masz.

do wody zimnej (bojlera) https://allegro.pl/oferta/naczynie-przeponowe-12-l-cwu-co-wzbiorcze-opaska-14136169968?bi_s=ads&bi_m=productlisting:desktop:query&bi_c=MDI1NDg5N2EtODhkZi00MDc4LWE2MjctMzUwYjgzZjIyY2RkAA&bi_t=ape&referrer=proxy&emission_unit_id=fcc1737c-1103-410f-a8a5-5de861919c37

Grupa bezpieczeństwa:

https://allegro.pl/oferta/grupa-bezpieczenstwa-co-zaworem-bezpieczenstwa-2-5-bar-dlugosc-280-mm-ma-16375419493



Może się lepiej za to nie bierz, gdyż nie masz pojęcia co i jak w tym temacie i może wyjść problem i to spory!
