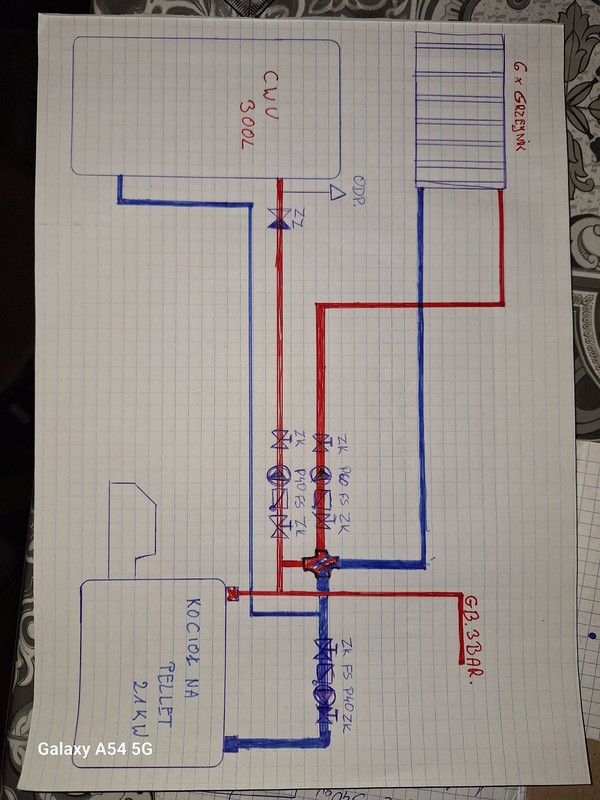

Witam serdecznie wszystkich, potrzebuje pomocy czy ten schemat instalacji jest ok

Nie jest dobry!

Jest źle wpięty powrót z grzania bojlera, brak naczynia wzbiorczego lub przeponowego.

Witaj w którym miejscu zbiornik przeponowy zamontować i gdzie wpiąć powrót z bojlera?

Powrót z bojlera wpiąć w Powrót z grzejników?a ten zbiornik przeponowy 1 wystarczy?

Powrót z bojlera wpinamy przy samym kotle, podobnie jak naczynie przeponowe.

Wielkość naczynia zależy od ilości wody w instalacji.

A doradź mi proszę czy potrzebne jest montowanie  2 naczyń przeponowych?

Jedno naczynie do układu grzania CWU( bojler) , montowane na wejściu zimnej wody do bojlera , a drugie do obiegu CO, montowane na powrocie , przed samym kotłem.

To obowiązek

Edytowane 31 Stycznia 20242 l przez sambor

ZB 3bar troszku duzo

A podpowiedzcie mi proszę czy zawor 4d będzie ok

I jeszcze jedna sprawa odnośnie pojemności zbiornika przeponowego cwu bojler ma pojemność 300 l to przeponowego ma mieć 25l ?30 l?

Do bojlera wystarczy naczynie 18l.

Schemat dobry, choć na zasilaniu musi być dodatkowo zaw zwrotny, aby się woda nie cofała, a między zaworem a bojlerem musi być zaw bezpieczeństwa 6bar.

Zawór bezpieczeństwa w grupie bezp (tej na kotle) musi być taki aby otwierał się poniżej ciśnienia max pracy kotła - sprawdź w dokumentacji kotła jakie jest max ciśnienie robocze.

Witaj Sambor ten zawór zwrotny na zasilaniu w sensie dopływ wody zimnej do kotla tak?

Ciśnie robocze kotla wg dokumentacji to 2 bary

Jakiej firmy zawór 4 d polecasz??

8 minut temu, Piotermechano napisał(a):

zasilaniu w sensie dopływ wody zimnej do kotla tak

2x tj

Zaw zwrotny na zasilaniu bojlera i zaw zwrotny na napełnianiu instalacji CO

To poszukaj zaw bezp 2 bar, a jak nie to 2,5 bar.

Na pewno nie 3 bary.

Zaw 4-D - bez znaczenia producent, byle był  1"

Ok znalazłem zawór  2 bary to przełożę w grupie bezpieczeństwa i tyle

Sambor a powiedz mi czy w późniejszym czasie będzie jakaś nieskomplikowana możliwość zrobienia ogrzewania na piętrze  trzeba coś przerabiać a może wstawić trójniki od razu i zaślepić jak myślisz?

Warto wstawić trójniki i zawory kulowe, dodatkowo można je zaślepić.

W którym miejscu wstawić trójniki?

Tak aby było odejście na piętro - zasilanie za pompą CO, a powrót przed 4-D

Podpowiedz mi jeszcze odnośnie napełniania co to przez zawor spustowy czy wpiąć się w powrót przy kotle??

Na stałe się nie wpinaj, tylko zamontuj 2 szybkozłączki do węża ogrodowego .

Wtedy taką szybkozłączką od strony kotła możesz napełniać lub spuszczać

4 godziny temu, sambor napisał(a):

2x tj

Zaw zwrotny na zasilaniu bojlera i zaw zwrotny na napełnianiu instalacji CO

No i ostatnia sprawa z tymi zaworami zasilanie bojlera mam rozumieć wejście z pieca do bojlera tak?

A zawór  na napełnianiu instalacji co???

25 minut temu, Piotermechano napisał(a):

zasilanie bojlera mam rozumieć

Jako wejście zimnej wody z sieci wodociągowej do bojlera

Zawór napełniania to ten którym będziesz nalewał wodę do instalacji.

Weź popraw rysunek wg tych wskazówek i zobaczymy co wyjdzie.

Witaj Sambor wymyśliłem to w ten sposób

Brak ZZ na zasilaniu bojlera z sieci

Tak będzie dobrze

ZZ przed naczyniem!

Tak będzie dobrze ?a naczynie można dać zawór kulowy ?bo zawór bezpieczeństwa będzie ok ?
