Poprawność podłaczenia grupy bezpieczeństwa CO

[celnikoli]

Panowie jestem w trakcie składania mojej kotłowni (instalacja zamknięta, kocioł na pellet) i mam dwa pytanka:

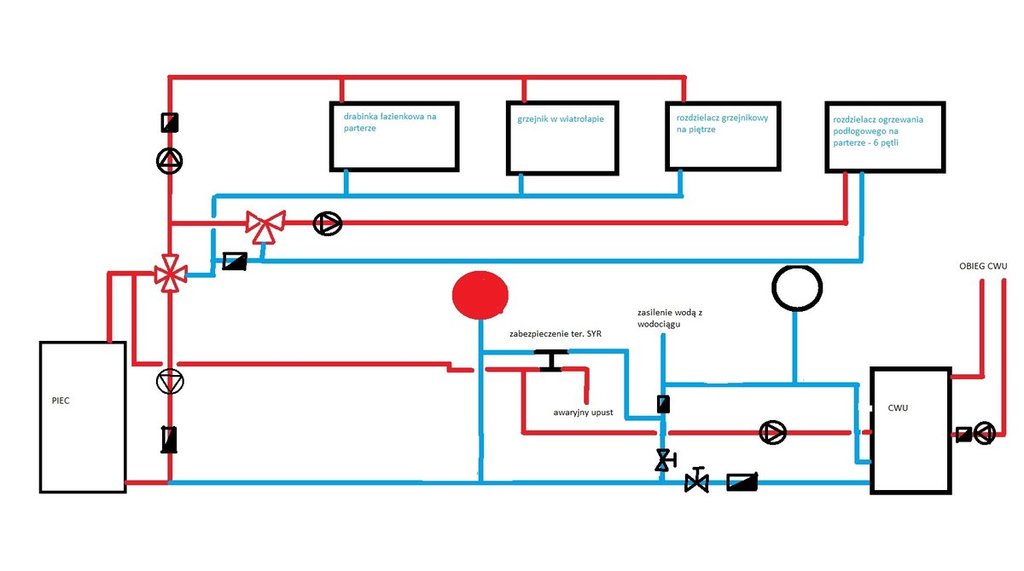

1. Czy na załączonym schemacie grupa bezpieczeństwa z naczyniem przeponowym CO (oznaczone czerwonym kołem) jest dobrze połączona do instalacji (powrotu)?

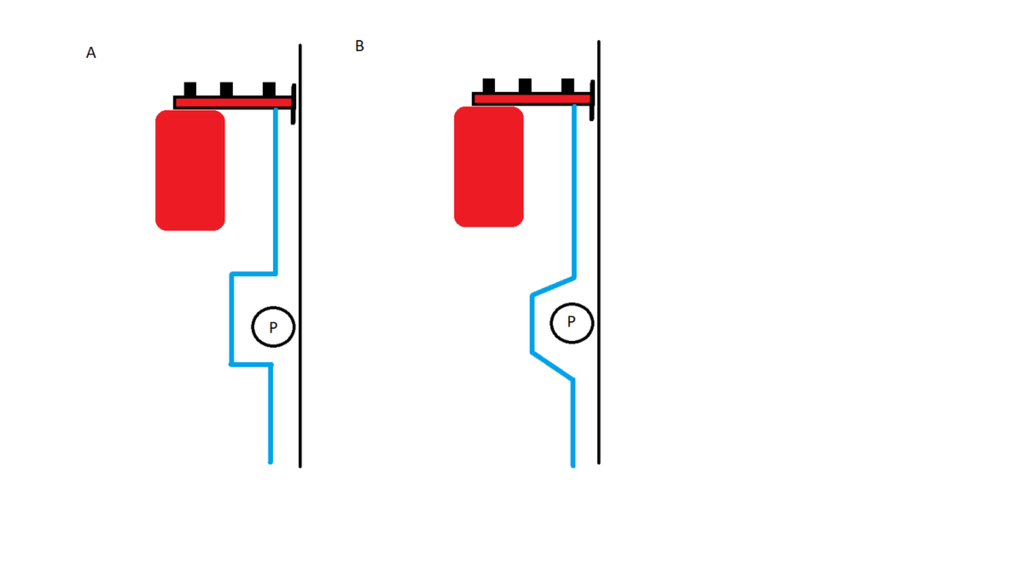

2. Grupę bezpieczeństwa z naczyniem przeponowym CO mam przymocowaną do ściany ponad metr nad piecem. Aby je podłączyć w pionie do instalacji muszę obejść pompę i kilka rurek które są zainstalowane poniżej.  Czy mogę zastosować obejścia w postaci kolanek 90 st. lub 45 st. tak jak na rysunku?

Z góry bardzo dziękuję za odpowiedz

Edytowane 5 Grudnia 2020 przez celnikoli
poprawki

[Gonzo19]

2. Wszystko jedno

3. Nie rób sobie krzywdy z tym zaworem 4D.

Daj normalny 3D na powrocie i sprzęgło do obwodów ogrzewania

[celnikoli]

Co człowiek to inne zdanie:-) A wracając do pytań w temacie rozmowy. Rozumiem że wszystko jedno jak podłączę belkę grupy bezpieczeństwa? Nie trzeba żadnych spadków żeby ułatwić odpowietrzanie?

[Gonzo19]

Wszystko jedno. Tylko podłącz jak najbliżej kotła. Najlepiej na zasilaniu.

4 minuty temu, celnikoli napisał:

Co człowiek to inne zdanie

Poczytaj to forum i kto ma największe problemy.  Ci co mają 4D czy ci co mają 3D.

[celnikoli]

Wiem że DTR trąbią o tym by podłączać grupy na zasileniu. Podobnie jak producent mojego pieca tj. Defro. Czy połączenie grupy na powrocie z CWU około 30-40 cm od pieca jest błędem instalatorskim mającym określone skutki? Pytam nie dlatego że koniecznie chcę zrobić "po swojemu" ale dlatego że kliku chłopaków z tego forum oglądało ten schemat i kwitowali że może być.

[Kazio321]

Naczynie przeponowe podlacz jak najbliżej kotla :)

[celnikoli]

Ok. Rozumiem. Temat zakończony. Dziękuję i pozdrawiam

[sambor]

No to ja rozpocznę ponownie ten temat , gdyż w podłączeniu naczynia i GB jest błąd.

[celnikoli]

Tak?

[sambor]

Tak!

[Darekgra]

SYR...

Edytowane 5 Grudnia 2020 przez Darekgra
pomyliłem się a dokładnie SYR z DBV

[sambor]

Teraz się ruszyliście , a jak autor tematu koniec przyklepał to była cisza.

Tam są co najmniej 2 błędy.

[Darekgra]

O błędach w podpięciu tego wszystkiego to pisałem autorowi już jakiś czas temu.

@celnikoli jeśli dobrze pamiętam bo już niemam dostępu do naszej rozmowy PW to miało to jakoś inaczej wyglądać.



Edytowane 5 Grudnia 2020 przez Darekgra
Napisałem głupoty bo pomyliłem SYR z DBV

[Gonzo19]

Pytał tylko o dwie rzeczy.

Kolana 90 czy 45 oraz podłączenie GB.

[Darekgra]

ja bym dał 45 stopni lepiej wygląda :)

Co do GB i NP może koledzy będą chcieli napisać jaśniej? Aby inni błędów nie popełniali :)

[celnikoli]

Kolego Sambor podpowiesz gdzie w schemacie są byki?

[tommyp2]

SYR chyba powinieneś podłączyć jak najbliżej wyjścia z kotła (na zasilaniu), a GB przy samym kotle, na powrocie?

[sambor]

3 godziny temu, celnikoli napisał:

Kolego Sambor podpowiesz gdzie w schemacie są byki?

Wspólna rura do GB i zaworu schładzającego - niedopuszczalne zarówno pod względem montażu NP jak i pod względem montażu zaworu schładzającego.

Wg normy ZB ma być na wierzchu kotła - a co on daje w tym proponowanym miejscu?

Właściwie nic - ZB ma chronić kocioł a nie instalację, która bez problemu wytrzyma 5-6x tyle co próg zadziałania ZB

Naczynie też warto dać blisko kotła - ono też chroni kocioł.

[celnikoli]

Kolego Sambor bardzo dziękuję za pomoc. Wszystkim użytkownikom tego forum życzę Wesołych Świąt.
