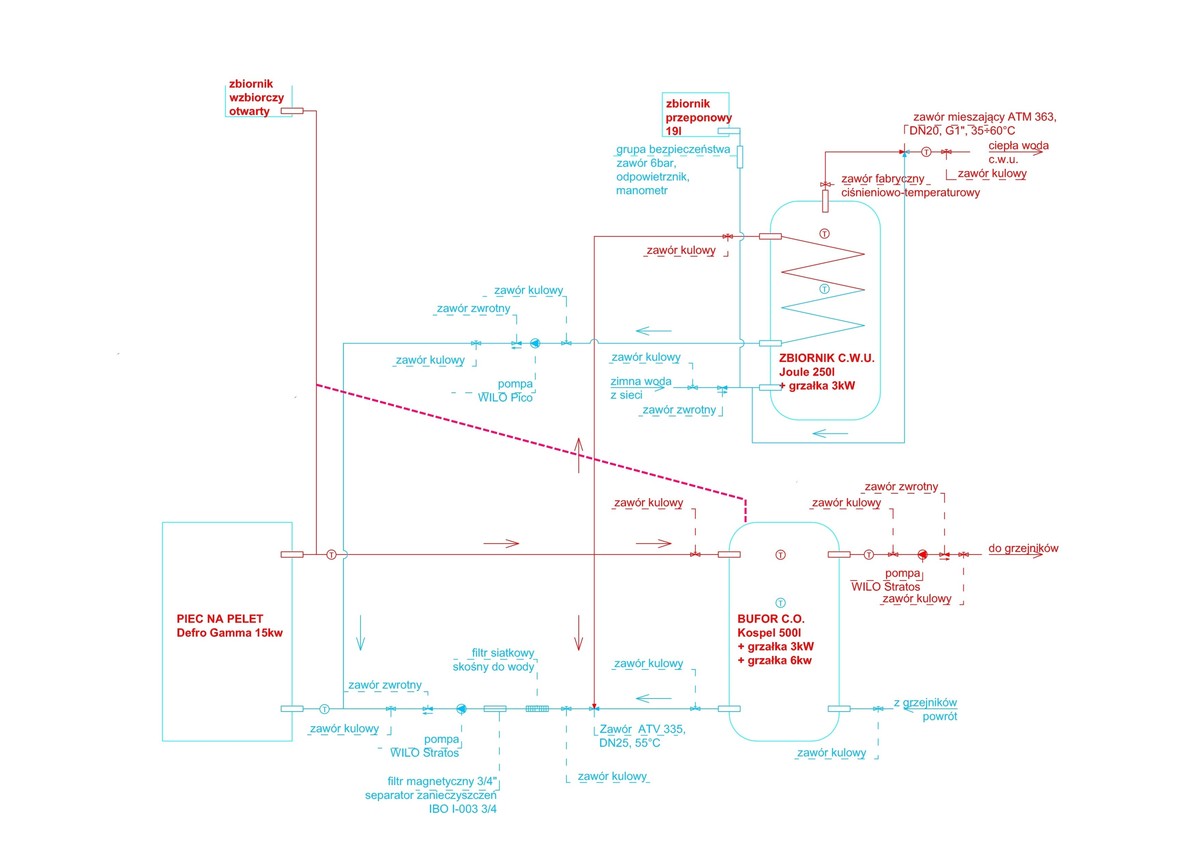

Czy mógłby ktoś sprawdzić i ocenić mój schemat, który stworzyłem na potrzeby mojej przyszłej kotłowni.

Ogrzewanie główne będzie z kotła na pellet.

Bufor c.w.u. będę grzał w lato grzałką, a w zimę ewentualnie z kotła.

Bufor c.o. też chciałbym z grzałkami żeby w okresie jesiennym i wiosennym wykorzystać nadmiar energii z paneli fotowoltaicznych. Tu moje dodatkowe pytanie czy działaniem pompy na grzejniki w tym okresie grzania grzałkami bufora c.o. mógł zająć się sterownik z pieca? Nie chciałbym żeby kocioł się uruchamiał a jedynie włączył tą pompę.

Dodatkowo czy jest sens robić zawór 3d do mieszania wody powrotnej grzejników skoro mam na wszystkich grzejnikach zawory termostatyczne?



Mile widziane wszelkie uwagi i poprawienie błędów bo nie chciałbym na etapie zakupu wdepnąć na jakąś minę.







Inst.sanitarna.pdf

Edytowane 12 Lipca 20224 l przez zunior88

Daj tu zdjęcie tego schematu. Na TT nie można otworzyć tego linka.

18 minut temu, zunior88 napisał:

Czy mógłby ktoś sprawdzić i ocenić mój schemat, który stworzyłem na potrzeby mojej przyszłej kotłowni

Trochę niebezpieczny, co będzie jak odetniesz bufor od kotła ( masz zaw kulowy) i zaczniesz grzać bufor grzałką el?

46 minut temu, Przemyslaw85 napisał:

Daj tu zdjęcie tego schematu. Na TT nie można otworzyć tego linka.

Inst.sanitarna.pdfInst.sanitarna.pdf

Mam nadzieje że wstawiłem.

31 minut temu, sambor napisał:

Trochę niebezpieczny, co będzie jak odetniesz bufor od kotła ( masz zaw kulowy) i zaczniesz grzać bufor grzałką el?

Wstawiłem zawory przy buforze do ewentualnej jego wymiany ale też zastanawiałem się czy nie założyć takiego samego zbiornika przeponowego jak przy c.w.u. tylko większej pojemności (jeszcze nie wiem jakie duże musiały by być bo nic w instrukcji bufora na ten temat nie ma).

Czyli nie przeszkadzało by połączenie sytemu otwartego z zamkniętym na cwu i co?  A nie chcia bym rezygnować z systemu otwartego ze względu na bezpieczeństwo bo jak coś bym sknocił to nie rozsadzi ukladu

Edytowane 12 Lipca 20224 l przez zunior88

Bufor to powinien być połączony z naczynie przelewowym np tak jak narysowałem linią przerywaną:

A inne ewentualne błędy niech koledzy dopowiedzą.





Edytowane 12 Lipca 20224 l przez sambor

Daj filtry skośne przed każdą pompą.

Za buforem a przed pompą obiegu grzejników daj zawór 3D z siłownikiem by był sterowany przez sterownik kotła według krzywej grzewczej.

Uwzględnię filtry skośne przed pompami i zawór 3D bo to rzeczywiście będzie lepiej działać. Teraz szukam Ile i jakie grzałki zamontować w buforze bo widzę że z nimi też zaczyna być problem na magazynach.

Wg tego schematu nie naładujesz bojlera wodą z bufora gdybyś go grzał prądem. Chyba że oba zbiorniki zamierzasz grzać prądem każde z osobna. Sprawdź tylko czy starczy mocy umownej >12kWh + to co weźmie oświetlenie TV i pracujące pompy Moim zdaniem nie mniej niż 14kWh.

Edytowane 31 Sierpnia 20224 l przez Przemyslaw85

4 godziny temu, Przemyslaw85 napisał:

Wg tego schematu nie naładujesz bojlera wodą z bufora gdybyś go grzał prądem. Chyba że oba zbiorniki zamierzasz grzać prądem każde z osobna. Sprawdź tylko czy starczy mocy umownej >12kWh + to co weźmie oświetlenie TV i pracujące pompy Moim zdaniem nie mniej niż 14kWh.

Oba zbiorniki będą miały osobne grzałki tak żeby grzały się w innych godzinach, bufor w nocy, a cwu 11-14. Osobne grzałki żeby w lato na razie to działało jak nie założę paneli słonecznych do cwu.

Mam zabezpieczenie 32A a mocy 17kW więc obstawiam że starczy. Nie wiem tylko czy dać 1 grzałkę np. 9kW czy jedną 6kW a drugą 3kW. Bo gdzieś kiedyś czytałem że przy jednej grzałce tworzy się jakiś korek z zimnej wody i tak dobrze się woda nie nagrzewa w buforze ale nie umiem teraz tego znaleźć. Masz jakieś polecane grzałki do bufora czarnego nieemaliowanego?



Edytowane 31 Sierpnia 20224 l przez Ryszard
Proszę nie cytować ostatniego postu

Jeszcze chciałem zapytać czy dobrze podłączam wszystkie urządzenia do bufora?

Bo gdzieś czytałem że czasami tworzy się jakaś warstwa zimnej wody która będzie blokować ciepłą i grzałka się wyłącza a nie dogrzewa całego bufora ale nie wiem gdzie to czytałem.

I czy dobrze to będzie działać?

Wyjścia i wejścia są dobrze.

Grzałka czym niżej tym lepiej. Jak nie ma możliwość to potrzebna będzie pompa by cały zbiornik wymieszać. Inaczej poniżej grzałki będzie zimna woda.

Nie ma potrzeby mieszania, to normalne że na dół wpływa zimna woda w miarę pobierania ciepłej wody na kaloryfery. Jak to wymieszasz to zamiast ciepłej w kaloryferach będziesz miał letnią.



@nightwatch podczas ładowania z kotła taka pompa nie jest potrzebna ale w czasie ładowania grzałką wskazana tym bardziej kiedy ładowanie jest od dołu i kiedy grzałka nie jest na samym dole.

Zobaczę jak to wszystko będzie się sprawować bo na razie uruchomiłem samą grzałkę i widzę że jest w miarę ok.

Mam jeszcze jedno pytanie: czy w moim buforze c.o. z grzałką zasadne jest montowanie anody magnezowej bądź tytanowej żeby nie rdzewiał zbiornik czy grzałka elektryczna?
