Zawór 3-drogowy Czy takie podłączenie jest prawidłowe zaworu 3D

[Sebo0707]

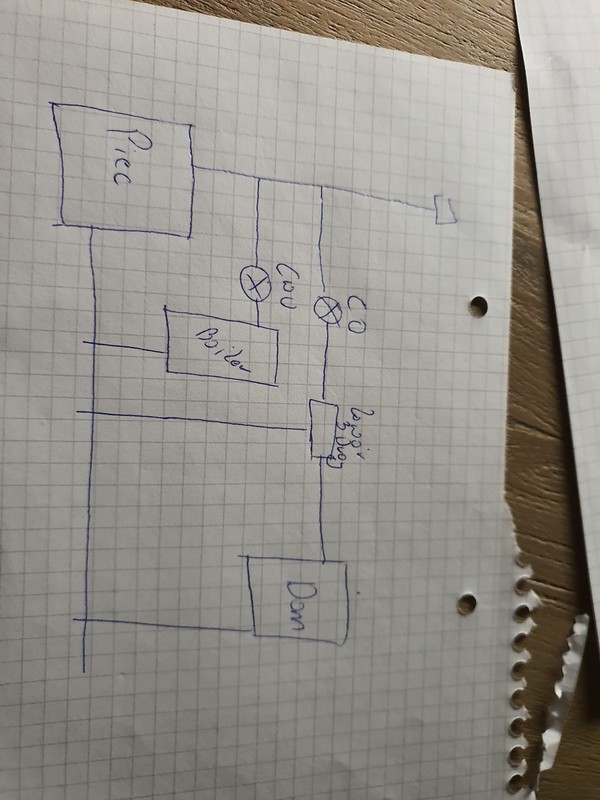

Witam czy takie podłączenie zaworu jest prawidłowe i czy w jakikolwiek sposób chroni piec na powrocie.

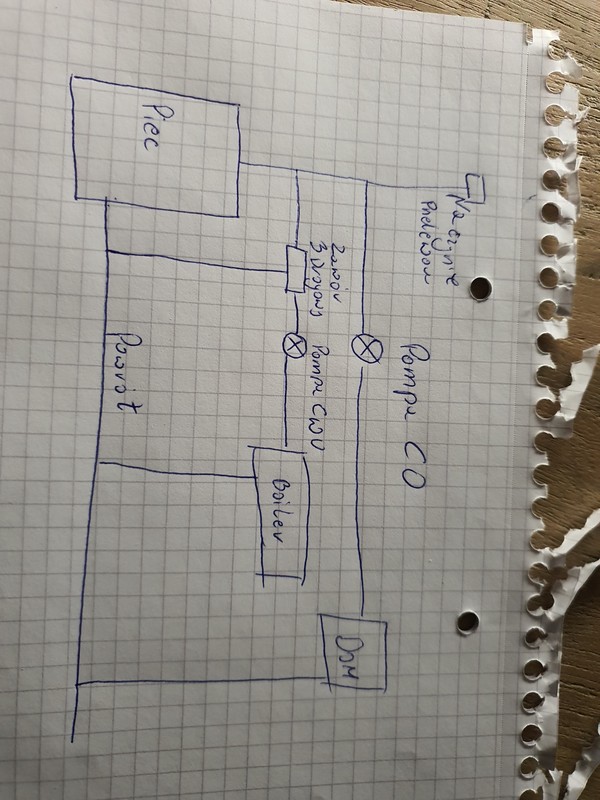

Jeśli nie to czy takie rozwiązanie będzie lepsze.

Edytowane 7 Grudnia 2021 przez Ryszard
Dodano prefiks

[gmaj22]

Pierwszy rys.  bez sensu - tam nie ma ochrony powrotu.  Miałoby sens, gdyby tam był 3D przełączający a pompa przed nim.

Drugi -  jest ochrona powrotu z 3D rozdzielającym.

[Sebo0707]

Niestety jakiś specjalista zrobił jak na pierwszym rysunku.

Tak więc czeka mnie teraz mała przeróbka .

A gdybym zamontował pompę przed tym zaworem a zasilanie do Bojlera puścił przed tą pompą ?
