Sens Czy Bezsens Takiego Rozwiązania Rozdzielni Podłogówki


Hermann

Rekomendowane odpowiedzi

Witajcie,



W zasadzie to sam nie wiem czy mam prawidłowo podłączone to ogrzewanie podłogowe, stąd też cieszę się, że odnalazłem to forum, i mam nadzieję że podpoeiecie mi co nieco.



Otóż rzecz się tyczy tego czy w mojej rozdzielni jest wszysko OK po kolei, z sensem, logiką i zasadami sztuki przede wszystkim - bo mam małe wątpliwości w tej kwestii.

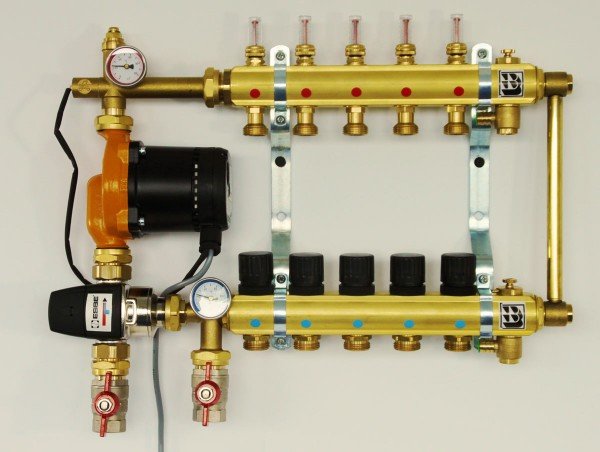

Na początek dla jasności sytuacjo fotka mojej rozdzielni (dla parteru)




Opis:

Zasilenie od pieca to rura z zaworem RTL - reszta to już widoczna (rozdzielnia po prawej stronie nie podlega omówieniu)

Pompa mieszająca w celu zapobiegnięcia podawaniu zbyt goroącej wody,

By-Pass, Zawór na powrocie, zawory na (początku czy końcu)? każdej pętli



Rozpatrzmy teraz trzy przypadki pracy tejże rozdzielni, wraz z moimi tezami, oraz pytaniami o sens tego rozwiązania



T.1.

ZAŁOŻENIE: pompa mieszająca wyłączona, temp zasilania ok. 50st

DZIAŁANIE: Woda zasilająca wpływa do dolnej belki, przepływa przez pęte podłogówki, powraca do górnej belki i udaje się na powrót do kotła.

TEZA: Umiejscowienie pompy mieszającej, oraz By-Pass'u jest bezzasadne gdyż, część wody z zasilenia od razu płynie na powrót.



T.2.

ZAŁOŻENIE: pompa mieszająca włączona (czy przez termostat, czy po prostu - pomińmy to)

DZIAŁANIE: Woda wpływająca zasysana jest przez pompkę tłoczona w górną belkę, przepływa przez pętle, powraca do dolnej belki - wtedy pompka pobiera część tej wody oraz częś wody z zasilenie i tłoczy dalej...

TEZA: Umiejscowienie pompy mieszającej, oraz By-Pass'u jest bezzasadne gdyż, część wody z zasilenia od razu płynie na powrót. przez By-Pass oraz pracującą pompkę



T.3.

ZAŁOŻENIE: Eliminacja elemantów: Pompki oraz By-Pass'u, przemontowanie zaworu RTL na linię powrotu (bądź przyłożenie do górnej belki rozdzielni kapilary od niego)

DZIAŁANIE: Woda zasilająca wpływa przz zawór RTL na dolną belkę, pokonuje pętle, powraca na góną belkę, udaje się na "podgrzanie" ;)

TEZA: Eliminując zespół pompki oraz połączenia belek mamy prosty układ zasilany pompą w kotle, oszczedność kilku KWh/rok, większa wydajność omawianego układu



PYTANIE:

Która z powyżej przytoczonych tez jest najbliższa przawdzie?





Oczywiście zdaję sobie sprawę, że przedstawiony przykład jest mocno uproszczony, niektóre założenia pominięte - ale... pozostaje do Waszej dyspozycji w kwestii dodatkowych pytań o instalacje (skoro będą)



Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

zasilanie podłogowki wraz z elementami przygotowania wody powinno sie odbywać w kotlowni,

jeżeli zrobisz wg schematu prawego - to pompa i zawór mieszający powinny być w kotlowni, zawór róznicowy też może sie tam znaleźć , można z niego zrezygnować jak zastosujemy pompę elektroniczną a autoadaptem.


Odnośnik do komentarza
Udostępnij na innych stronach
