Podłogówka - 4 rozdzielacze, ekogroszek... 213m dom

[ToR1]

Witam serdecznie,

Jestem na etapie instalowania podłogówki (cały dom + garaż) - 213 metrów (parter + piętro).

• W pierwszym etapie musi być groszek potem będzie pompa 14-16kw. (nie stać mnie od razu na pompę ciepłą)...
• Musze mieć 4 rozdzielacze zamiast 2, gdyż dom ma 1 piętro ale jest na 4 poziomach (co 0,5 metra). Ano tam gdzie mogłyby iść rury z dużego rozdzielacza mam kable elektryczne...
• Okłady mieszające w rozdzielaczach R3 i R4 są aby nie było problemow z przepływem a nie żeby mieszać wodę z kotła - tylko są strasznie drogie...
• rozdzielacze i pex firmy DURO (polska) system U
• całość potem będzie starowanie sterownikami pokojowymi ze sterownikiem w szafie + elektrozaworami (ale jak będzie pompa ciepła)...

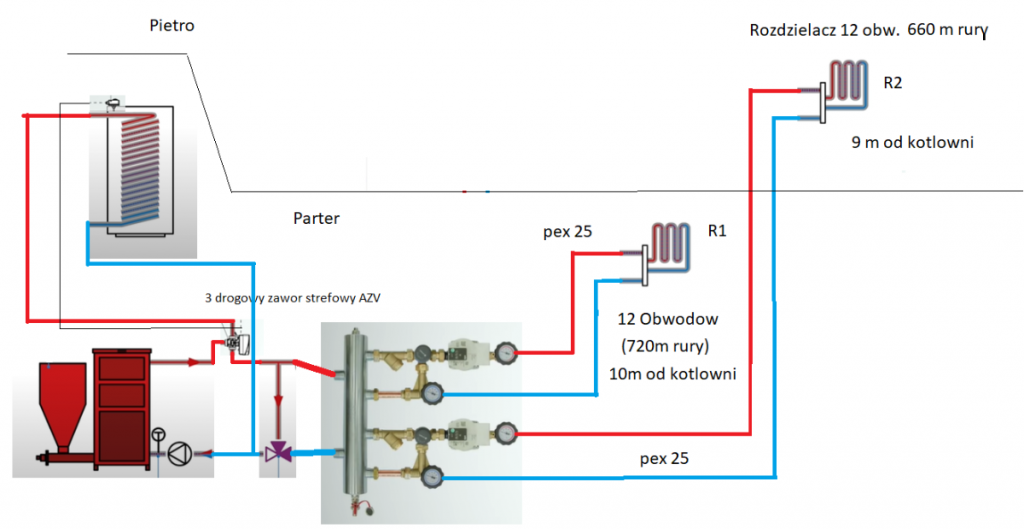

Na obrazku widać:

• lokalizacje rozdzielaczy,
• ile maja segmentów,
• ile wynoszą pętle podłogówki,
• odległość od kotłowni.

Proszę dajcie znać czy:

1. czy to powinno działać?
2. czy połączenie rozdzielaczy jest ok? (połączenie ze sobą i z kotłem)
3. pex25 nie jest za mały - np dać pex32 od kotła do rozdzielaczy? (ale wyjdzie drogo)
4. Co byście zaproponowali jako "Mieszacz zmniejszający temperaturę do max 35 stopni" zaznaczony jak biały prostokąt na obrazku?
5. Czy nie lepiej (aby nie było problemow z przepływami) ciągnąć pex25 do każdego rozdzielacza?

[sambor]

Kolejny "odlotowy projekt" i pewnie też realizacja wykonana.Do tego stos mądrych pytań, które trzeba było zadać przed realizacją a nie po.

Czy pomysłodawca tej instalacji nie podał jakie mają być przekroje rur?

Oraz co ma być wstawione w "Wielkim , Białym Prostokącie" i po co on?

Dużo taniej wyszłoby zamówić projekt roboczy z podstawowym OZC i wyszło by co i jak trzeba zrobić.

[Paweł1979]

Powodzenia na tym pexie 25 zasilając te obiegi grzewcze.

[PioBin]

3 godziny temu, ToR1 napisał:

czy to powinno działać?

Niestety nie.

Po prawej od sprzegla wszystko jest do poprawy.

[ToR1]

Witam!

Przemyślałem jeszcze raz temat.

Jednak zredukowałem ilość rozdzielaczy do dwóch (2x po 12 obwodów) ufff mam na to miejsce ;).

Pytania:

• Czy pex 25 jest teraz odpowiedni?
• czy rozdzielacze nie za daleko od kotłowni? Pytam w kontekscie pex25...
• Po co pakować pex32 do zasilania rozdzielaczy jak pompa ma wyście na ciepłą_wodę/powrót 1 cal (pex25)?
• i czy teraz to powinno działać 🙂 ?

Proszę o pinie Panów ekspertów.

Pozdrawiam serdecznie,

/RAF

[PioBin]

Funkcjonalnie schemat ok.

Pozostaje czesc hydrauliczna: przeplywy, opory, temperatury i dobor srednic.

PS. Wes Pex25 (25 po zewnetrznej) i przyloz do rurki 1” (strona wewnetrzna) nie mowiac np. o kolanku pex25.



[Paweł1979]

PEX 32 lub cu 28.

[ToR1]

W dniu 14.09.2021 o 19:54, PioBin napisał:

Pozostaje czesc hydrauliczna: przeplywy, opory, temperatury i dobor srednic.

Hejka,

Dziękuję wszystkim za odpowiedzi. Mam tylko pytanie do Pana PioBin'a:

O co chodzi z doborem średnic? O jakie średnice chodzi?



Pozdrawiam serdecznie,

/RAF

[PioBin]

Jak wyzej. Srednice (materiał) rur (armatury) wydajnosc pomp aby przeniesc moc cieplna i nie dudnilo po rurach lub je zniszczylo w krotkim czasie.

[sambor]

Ciekawa ta instalacja

W 1 koncepcji ma 16+12 pętli

W drugiej 12+9

I bądź tu mądry z doradzaniem
