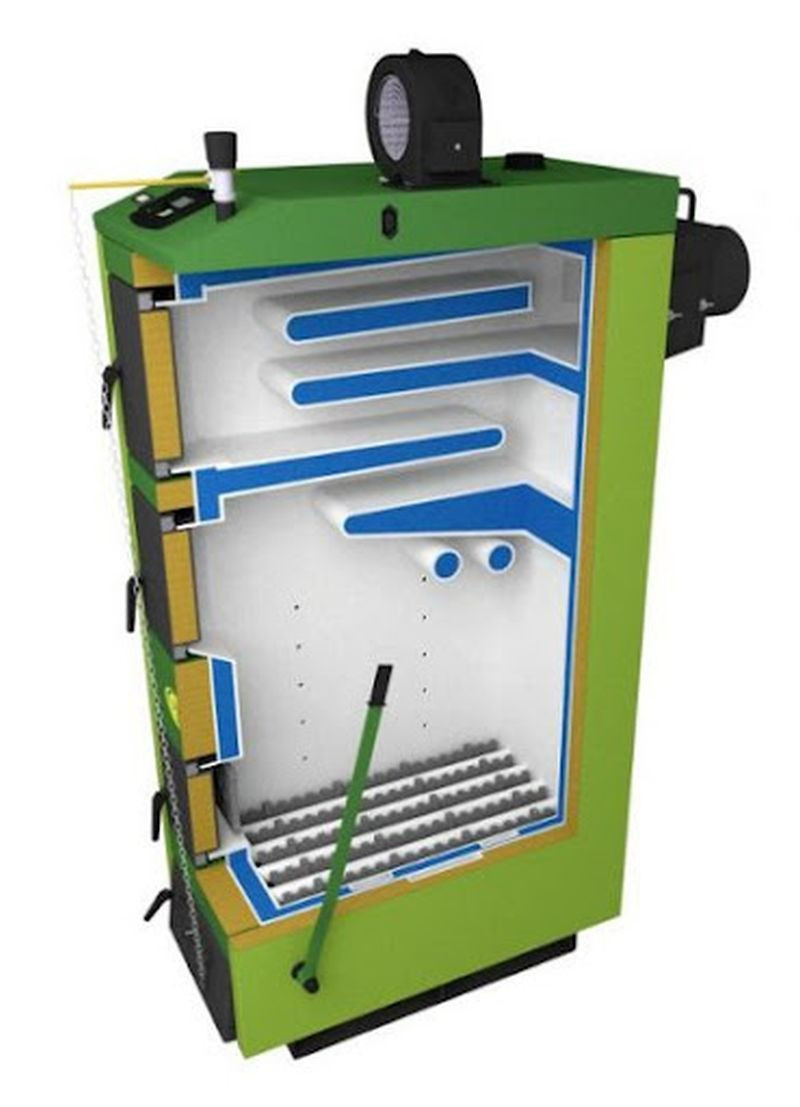

Kotły z ręcznym załadunkiem opału oraz również kotły z automatycznym załadunkiem opału, zasilane opałem typu, koks, antracyt, czy też "błękitny węgiel", praktycznie nie wytwarzają żadnego płomienia. Więc w otworze powietrza wtórnego, czy też w jakimś wzierniku, zapewne nie dostrzeżemy żadnego bujnego płomienia. ps. A energia cieplna jest wytwarzana i jest jej więcej.

Jeden z nielicznych schematów hydraulicznych na tym forum, z prawidłowo rozrysowanym przelewowym naczyniem wzbiorczym.

Po pierwsze charakterystyka rezystancyjnego czujnika temperatury PT1000 nie jest w pełni liniowa, ale dla małego zakresu pomiaru temperatury można przyjąć, że jego charakterystyka jest liniowa. Dla przykładu: 0 *C - 1000 Om , 2*C - 1007,81429 Om (1007,80 Om) różnica 7,80 Om 20 *C - 1077,935 Om (1077,90 Om) , 22*C - 1085.70309 Om (1085,70 Om) różnica 7,80 Om By skorelować błąd o 2*C należało by zastosować rezystor o wartości 150 720 Om. Przeliczałem to dla temperatury 22*C do 20*C. 22 *C - 1085.70309 Om 20 *C - 1077,935 Om Zrobiłem także pomiar przewodów w postaci 6 m skrętki Cat5E (takiej starszej więc solidnej). Para Pom. - Biał.pom. - 1,21 Om Para Nieb. - Biał.nieb. - 0,97 Om Przewody połączone szeregowo, więc łączna długość przewodów wynosiła 12 m. Rezystancja przewodów pomiarowych miernika 0,05 Om. ps. Może dziwić różnica rezystancji pomiędzy poszczególnymi parami, ale jest to efekt ilości skręceń przewodów w danej parze.

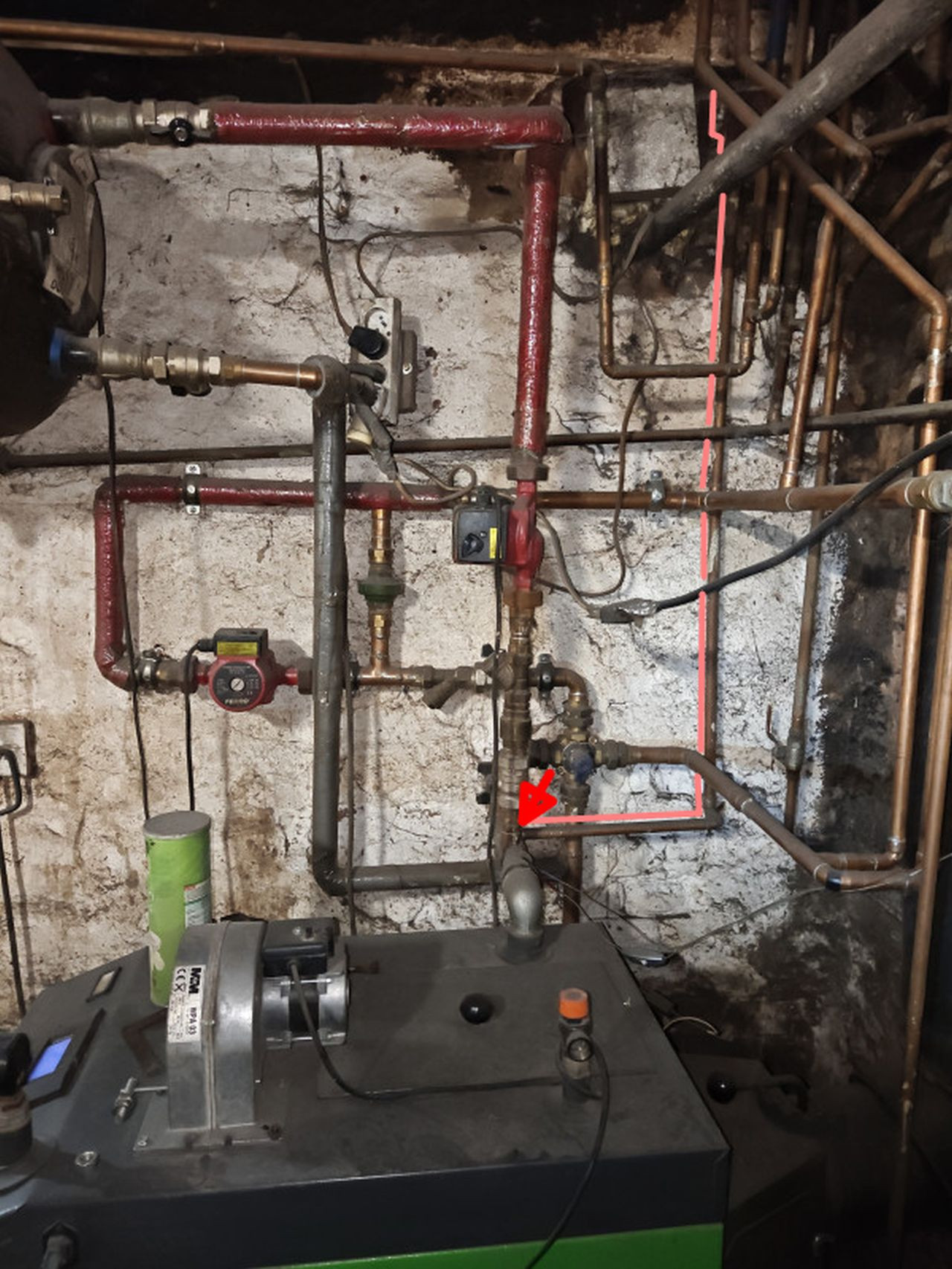

Witaj kolego @Domagacz na forum Info-Ogrzewanie. Wodę w obiegu CO uzupełnisz, przez zawór odcinający widoczny na zamieszczonym przez Ciebie zdjęciu. Oczywiście musisz zastosować odpowiednią przejściówkę.

Witaj @Stanis47 na forum Info-Ogrzewanie. Nie znam tego falownika, ale z pewnością jakaś DTR w komplecie do tego falownika została dołączona. Tryb AI. Podłączenie falownika Growatt do sieci Wi-Fi odbywa się zazwyczaj za pomocą dedykowanego modułu (np. ShineWiFi-S, ShineWiFi-X) i wymaga użycia aplikacji mobilnej ShinePhone lub przeglądarki internetowej. Wymagania wstępne Moduł Wi-Fi: Upewnij się, że moduł Wi-Fi jest prawidłowo zainstalowany (wetknięty w port RS232 falownika). Aplikacja ShinePhone: Pobierz i zainstaluj aplikację ShinePhone na smartfonie (dostępna w Google Play i App Store). Sieć Wi-Fi: Bądź połączony z domową siecią Wi-Fi, z którą ma się połączyć falownik. Ważne: na czas konfiguracji wyłącz transfer danych komórkowych w telefonie. Procedura podłączenia (na przykładzie ShineWiFi-S/E) Aktywacja modułu: Odszukaj przycisk „KEY” na module Wi-Fi (często ukryty pod gumową zatyczką). Naciśnij go krótko, aby włączyć niebieską diodę LED. Jeśli posiadasz moduł WiFi-E i obok portu RS232 jest przełącznik DIP, ustaw go na 1. Połączenie z siecią modułu: W ustawieniach Wi-Fi swojego smartfona połącz się z siecią bezprzewodową emitowaną przez moduł. Nazwa sieci (SSID) to zazwyczaj numer seryjny modułu (np. "XGD..."). Hasło domyślne to 12345678. ----------------------------------------------------------------------------------------- Google https://www.google.com/search?q=Jak+połączyć+falownik+Growatt+z+siecią+WiFi&sca_esv=63701f3dff9dda34&sxsrf=AE3TifOcMDjqwXD7RANiTfeVwPj-aY8J6A%3A1762276132276&ei=JDMKadfFEM21wPAP6ICb2AU&ved=0ahUKEwjX5_CW_tiQAxXNGhAIHWjABlsQ4dUDCBE&uact=5&oq=Jak+połączyć+falownik+Growatt+z+siecią+WiFi&gs_lp=Egxnd3Mtd2l6LXNlcnAiL0phayBwb8WCxIVjennEhyBmYWxvd25payBHcm93YXR0IHogc2llY2nEhSBXaUZpMgcQABiABBgNMggQABiABBiiBDIIEAAYgAQYogQyBRAAGO8FMgUQABjvBTIIEAAYgAQYogRIkk9QswlYqT1wAXgBkAEAmAFwoAHlBaoBAzYuMrgBA8gBAPgBAZgCCaAChQbCAgoQABiwAxjWBBhHwgIKECMYgAQYJxiKBcICCBAAGAcYChgewgIHECMYsAIYJ8ICChAAGAgYChgNGB6YAwCIBgGQBgiSBwM2LjOgB-YysgcDNS4zuAeBBsIHBTAuNy4yyAcW&sclient=gws-wiz-serp

Ten sterownik ST-21 nie będzie spełniał funkcji jaką założył autor tematu. ps. On wyłączy pompę obiegową dopiero wtedy, gdy całą energie cieplną z bufora, przetransferuje przez komin do atmosfery.

Szkopuł w tym, że ten sterownik nie realizuje funkcji termostatu różnicowego.

Ogromny respekt, z mej strony. Szacun - widać, że to coś więcej niż tylko praca. To kierunek, to wizja a przede wszystkim pasja, która przeciera nowe szlaki.

Mnie udało się przetłumaczyć.

To odkręć te cztery śruby od tylnej strony obudowy sterownika i zobaczysz czy gniazdo RJ11 jest podłączone do gniazda na 26 żyłową taśmę IDC.

Bo to jest płytka PCB wielowarstwowa, zapewne tylko dwustronna. Poniżej na fragmencie Twojego zdjęcia zaznaczyłem otwór przelotowy, który łączy ścieżkę z drugą strony płyty PCB. W czasie produkcji płytki PCB, ten wywiercony otwór poddawany metalizacji chemicznej. Czyli osadzeniu miedzianej powłoki wewnątrz otworu, aby zapewnić połączenie elektryczne między warstwami. Jeżeli płytka dodatkowa jest zabezpieczona lakierem, to miernikiem nic nie zmierzysz. Musisz przelutować punkty lutownicze, lub oskrobać częściowo lakier z tych punktów.

Dołożę jeszcze przeliczenia dla temperatur 70*C - 75*C. By nikt mi później nie zarzucił, że nie byłem zbyt dociekliwy.

Nigdy w ten temat tak szczegółowo się nie wdrażałem. Kolega @Blackscreener ma racje, że błąd wynosi poniżej 2%.

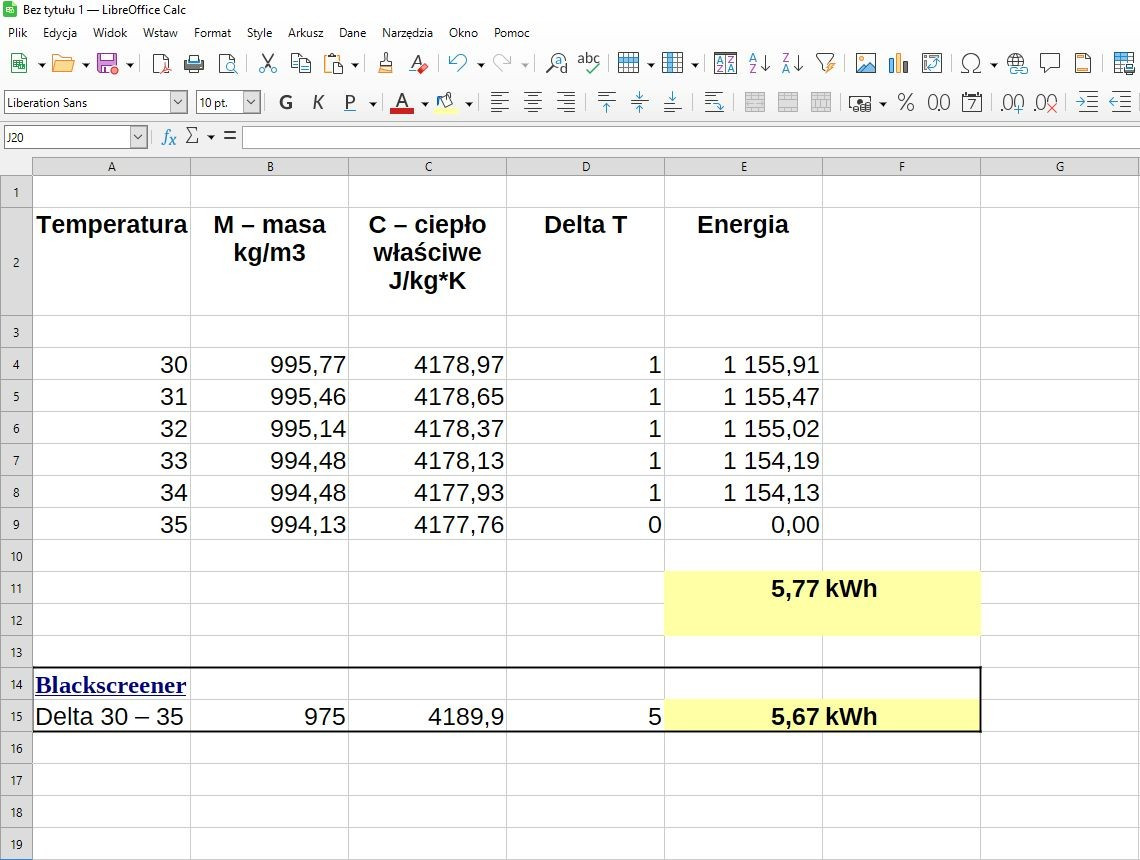

Prawdy dochodzimy. Skorzystałem z arkusza kalkulacyjnego. To są obliczenia dla podgrzania 1000 l wody.

Kurczę, dałem ciała. Sprawdziłem tylko wartość ciepła właściwego wody. Zasięgnąłem teraz języka, u mego niezawodnego cyfrowego przyjaciela AI. Wartości fizyczne wody, takie jak ciepło właściwe i gęstość, są zależne od temperatury. Podane parametry odpowiadają wodzie o temperaturze około 75°C. Uzasadnienie. Gęstość: Wartość gęstości wody wynosząca 975 kg/m³ jest charakterystyczna dla wody o podwyższonej temperaturze. Gęstość wody maleje wraz ze wzrostem temperatury powyżej 4°C (gdzie jest największa i wynosi ok. 1000 kg/m³). Wartość 975 kg/m³ jest typowa dla wody w temperaturze około 75°C. Ciepło właściwe: Wartość ciepła właściwego (4,1899 kJ/(kg·K)) jest bardzo bliska 4,19 kJ/(kg·K), co jest powszechnie stosowaną wartością dla wody w stanie ciekłym w szerokim zakresie temperatur, od 0°C do około 100°C. Mimo niewielkich zmian ciepła właściwego, to gęstość jest kluczowym parametrem do precyzyjnego określenia temperatury wody.
