Witam.
Chciałbym poprawić sterowanie ogrzewaniem w domu piętrowym. Obecnie jest to zrobione tak, że na parterze (salon z aneksem + łazienka) jest podłogówka i zamontowany kontroler Saunier Duval Exacotnrol E7C. Gdy zadana na kontrolerze temperatura zostanie osiągnięta w salonie, to kontroler wyłącza ogrzewanie w kotle (Saunier Duval Thelia Condens).

Natomiast na piętrze są kaloryfery z głowicami termostatycznymi. W instalacji nie ma podziału na osobne strefy dla piętra i parteru.

W takim układzie nie mogę podgrzać tylko góry. Jeżeli na dole osiągnięta jest zadana temperatura to kocioł nie działa.

Mogę jedynie próbować sterować zaworami RTL, żeby podłogówka na parterze nie grzała zbyt mocno, ale to trudne. RTL-e skręcone za mocno - na parterze zimno na piętrze sauna. RTL-e odkręcone za mocno - na parterze szybko ciepło, a na piętrze brak ogrzewania.



Jak to najprościej skutecznie ogarnąć?

Może opisze swój system . Bez żadnych bajerów  kocioł + sprzęgło . Za sprzęgłem 2 obiegi (grzejniki i op). Ogrzewanie podłogowe załączone  na stałe a grzejniki załączają  się gdy się włączy kocioł gazowy.  Dół 100m2 (podłogowe +drabinka łazienka) a góra 3 grzejniki w pokojach.

Możesz podać jak jest wykonany obieg podłogówki - co tam masz?

Nie znam się na tym zbytnio, ale spróbuję. Wg mnie zrobione jest po taniości przez dewelopera.

Z kotła wychodzi zasilanie C.O. i zwykłym trójnikiem rozchodzi się do rozdzielni na piętro i do rozdzielni dolnej. W rozdzielni dolnej są 3 pętle na 3 strefy podłogówki z zaworami RTL na powrotach i jednocześnie zasilanie drabinki w łazience dolnej i kaloryferów w garażu.

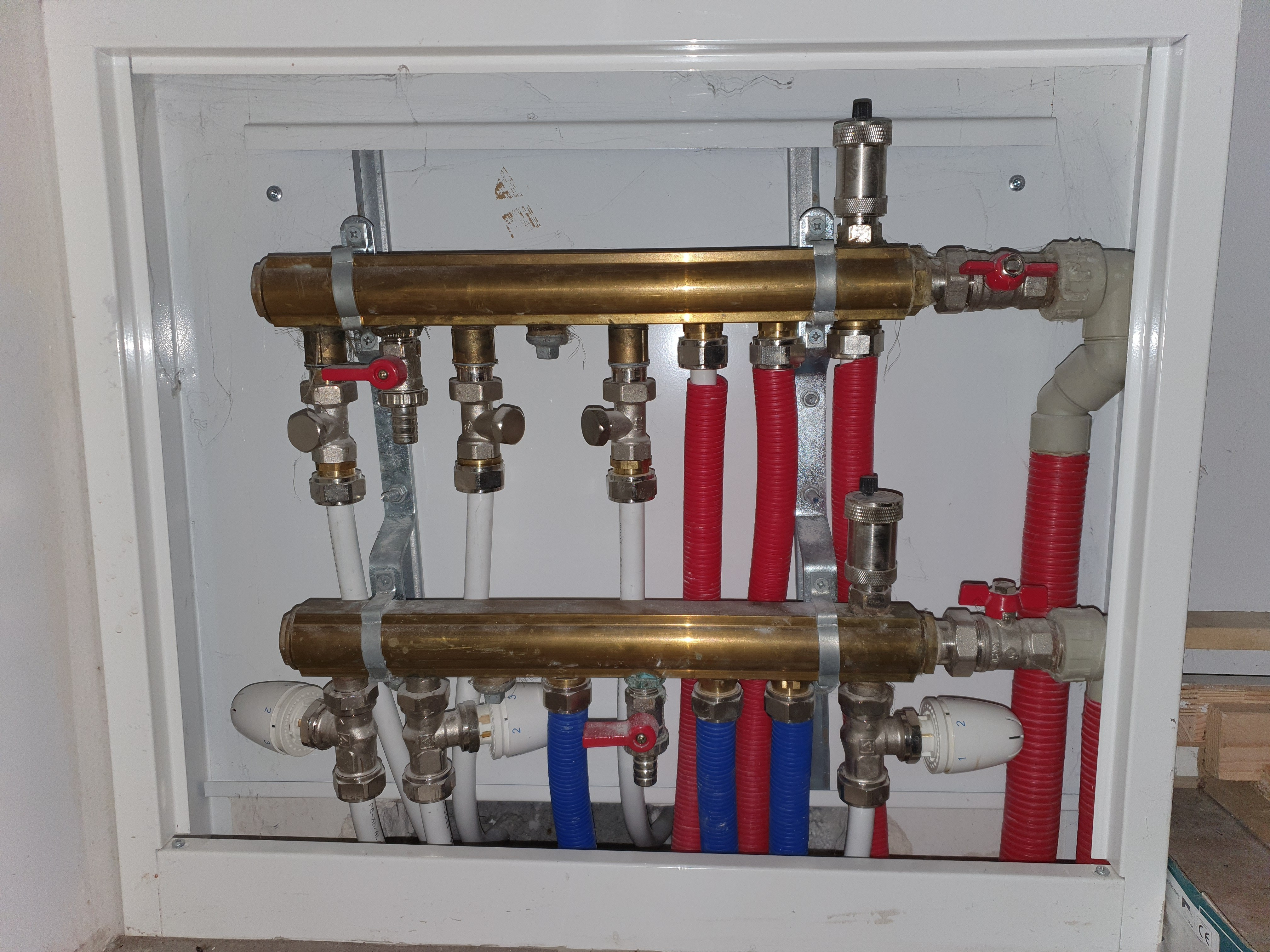

Załączam zdjęcie rozdzielni dolnej.

To już coś jest -daj foto z drugiej strony - rozejście od strony kotła, potrzebna jest rura zasilająca tą rozdzielnię

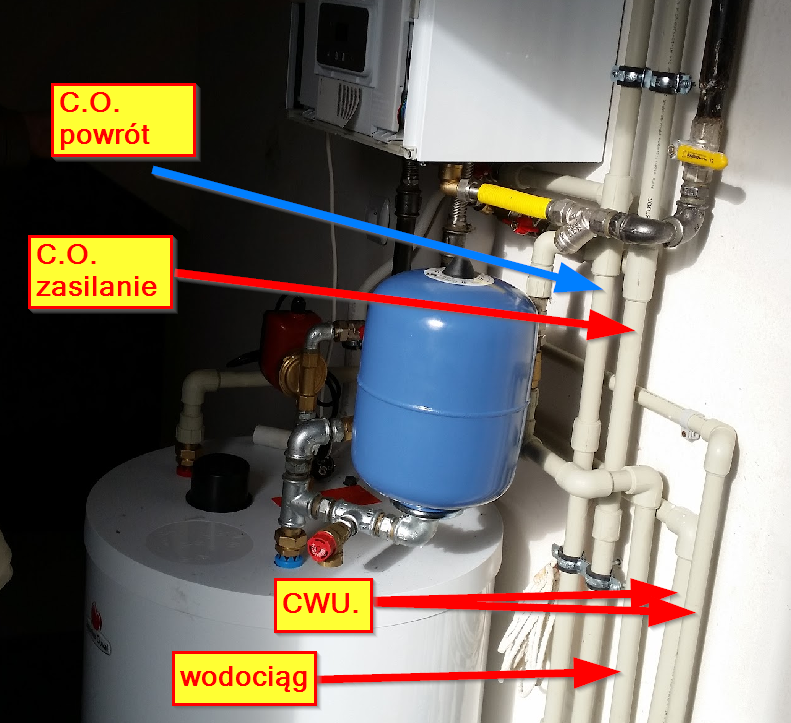

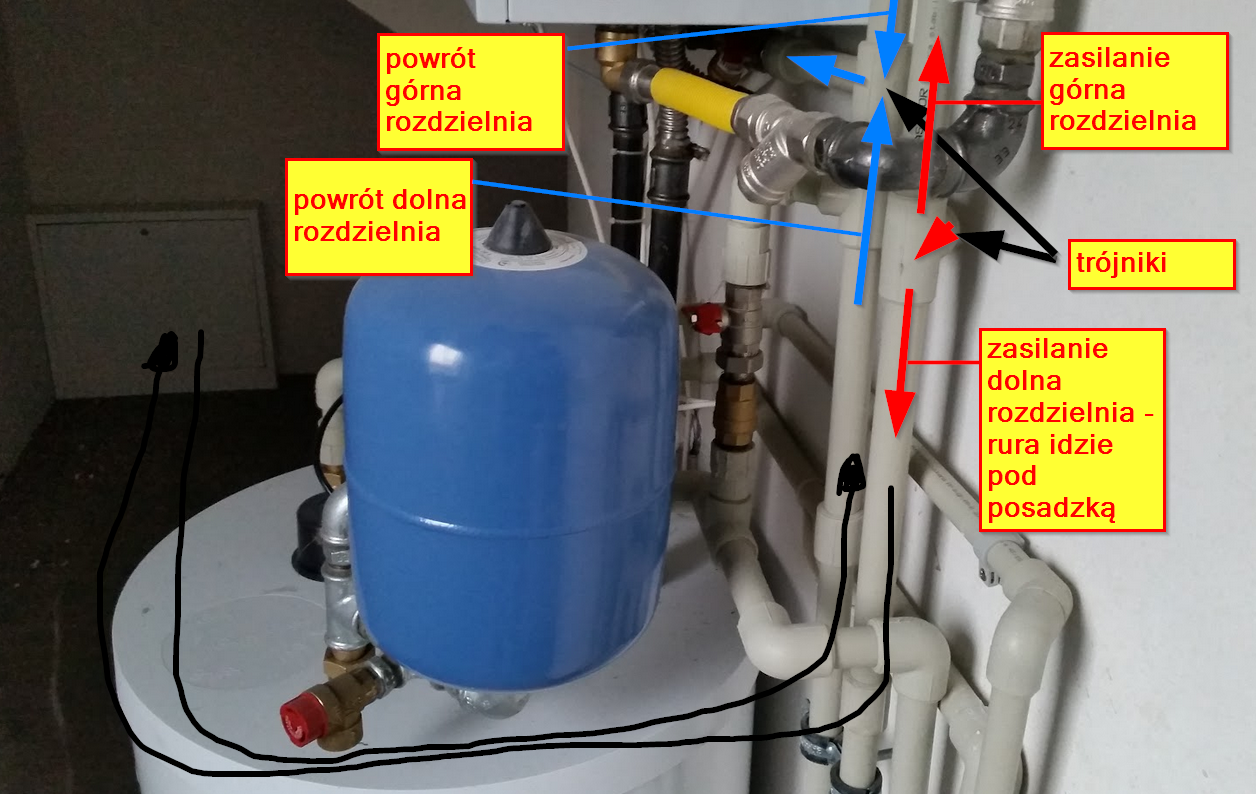

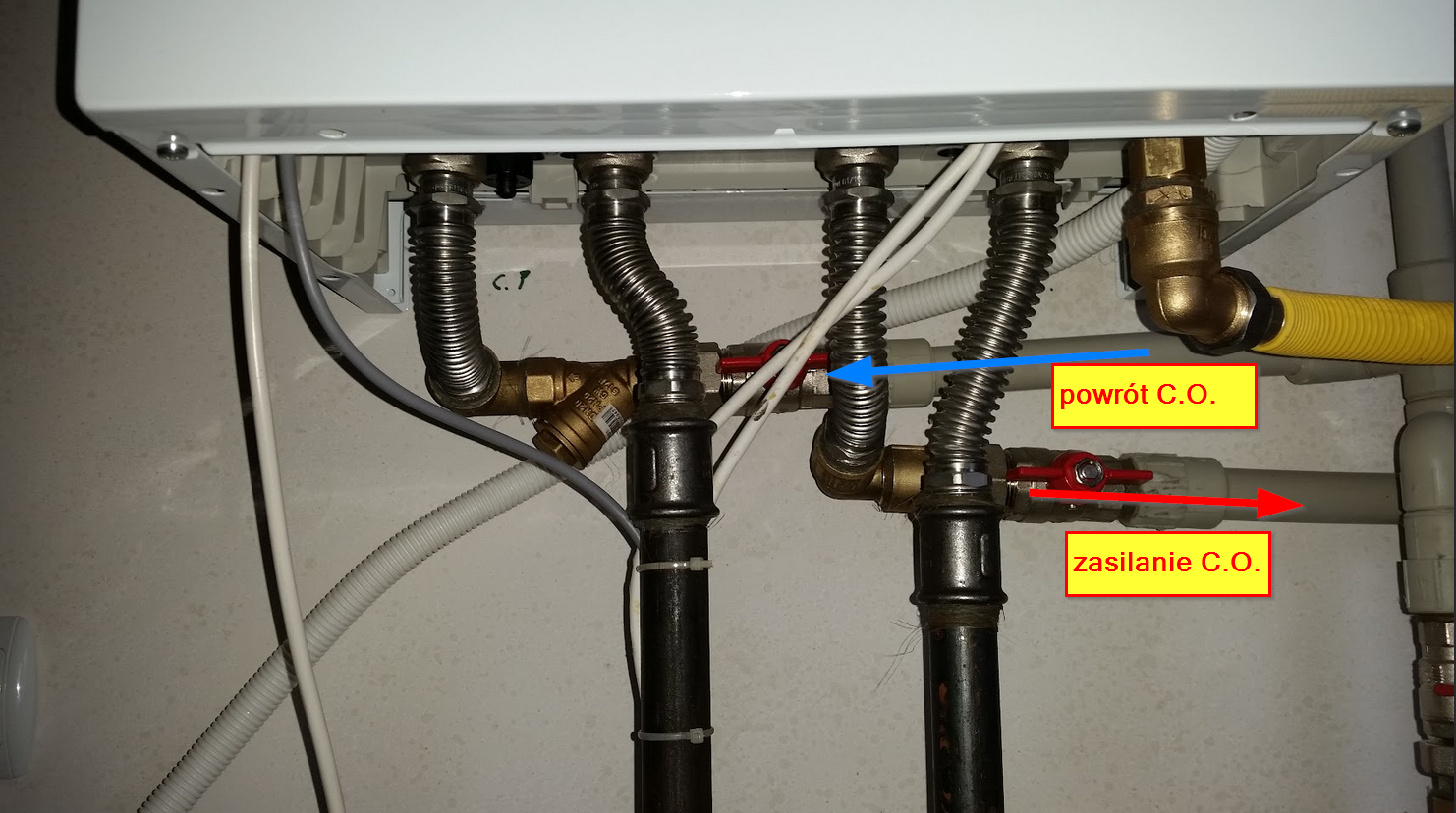

Przesyłam fotki. Mam nadzieję, że wszystko jest jasne.

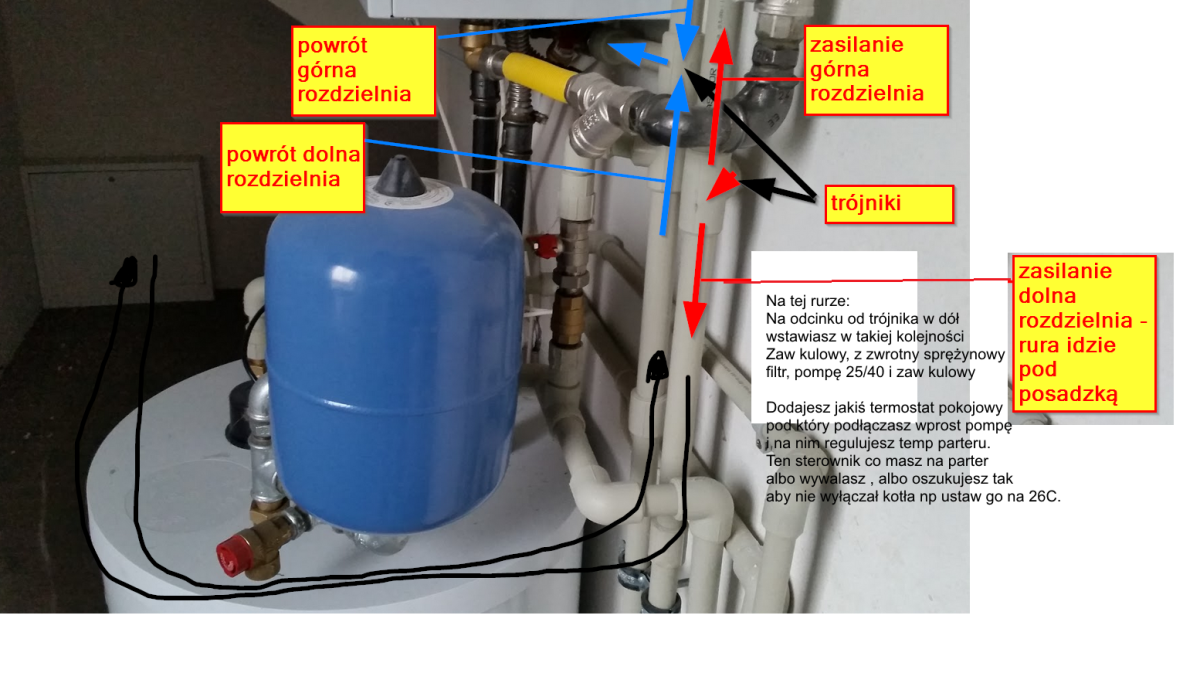

Proszę oto recepta:

Jak czegoś nie rozumiesz , to pytaj.

Powodzenia w przeróbce.

Dziękuje Ci bardzo za pomysł na rozwiązanie.

Gdybyś jeszcze mógł rozwiać moje wątpliwości:

1. Szacuję, że 2 zawory kulowe + zwrotny + filtr + pompa to około 40-50 cm. Może się nie zmieścić. Zdjęcia są stare - obecnie stoi tam jeszcze zmiękczacz wody. Czy można zrobić obejście w bok w kształcie litery C i zawory zamontować na częściach poziomych a pompę na pionowej? Czy to zbytnio zaburzy przepływ?

2. Dodaję termostat pokojowy w salonie z podłogówką, żeby sprawdzał temperaturę powietrza i wysyłał sygnał uruchomienia lub zatrzymania pompy 25/40 ? On steruje tylko on-off czy również prędkość przepływu jest regulowana?

3. Zawory RTL w rozdzielni dolnej zostają. Mają być ustawione tak jak teraz, żeby nie przegrzewać posadzki czy całkowicie otwarte?

4. Rozumiem, że oszukiwanie obecnym kontrolerem ustawiając na nim 26 stopni powoduje, że piec się nigdy nie będzie wyłączał. Pompa nie będzie puszczać ciepła na podłogę parteru po osiągnięciu zadanej temperatury, a głowice na kaloryferach na piętrze będą się zamykać gdy w pokojach będzie wystarczając ciepło. Gdy w całym domu się nagrzeje kocioł nadal będzie spalał gaz. Kwestia ekonomiczna do przemyślenia, ale czy to nie spowoduje nadmiernego wzrostu ciśnienia w instalacji? Wszystko będzie pozamykane, a kocioł będzie próbował osiągnąć 26 stopni co się nigdy nie uda.

5. Obecnego kontrolera nie chcę wyrzucać. Programuje się na nim też godziny podgrzewania CWU, obsługuje on czujnik temperatury zewnętrznej i dobiera krzywą grzewczą (przynajmniej tak mi się wydaje, że robi to kontroler a nie kocioł).



Ad1 - możesz tak zrobić jak piszesz, to w niczym nie przeszkodzi

Ad2 - tylko sterowanie on/off pompą. to sterowania przepływem musi być dedykowana para sterownika i pompy, z resztą po co to?Ustawiasz pompę na pracę w charakterystyce ze stałym ciśnieniem i leci.

Ad3 - RTL zostają - ustawione tak aby w pomieszczeniach była wymagana temperatura, nie otwieraj ich na max.

Ad4 - jak się wszystko nagrzeje, to kocioł powinien się sam wyłączyć na zasadzie różnicy temp zasilanie - powrót.

Ad5 - oczywiście niech zostaje.

Wszystko jasne. Dziękuję Ci jeszcze raz za pomoc!

Daj znać jak wyszło
