ELEKTROMET EKO-KWP 12 - Montaż zaworu 3D (regulacja jakościowa)


cris91
 Udostępnij

Rekomendowane odpowiedzi

Witajcie moi drodzy!



Jako, że przyszedł czas na usprawnienia swojej instalacji CO, której sercem jest ten tytułowy piec, postanowiłem zamontować w końcu zawór 3D z siłownikiem oraz głowice termostatyczne w strategicznych grzejnikach 🙂

Pytanie mam natomiast następujące - chodzi o miejsce montażu takiego zaworu oraz trójnika na powrocie.

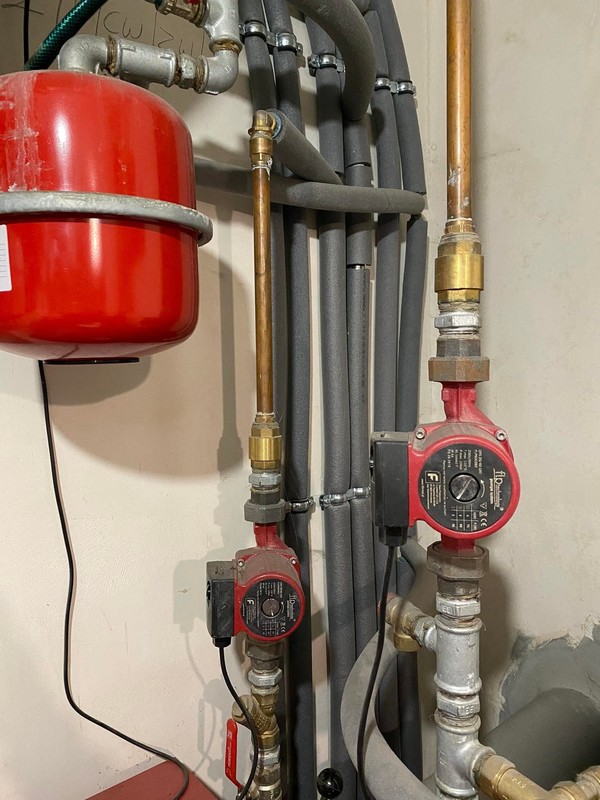

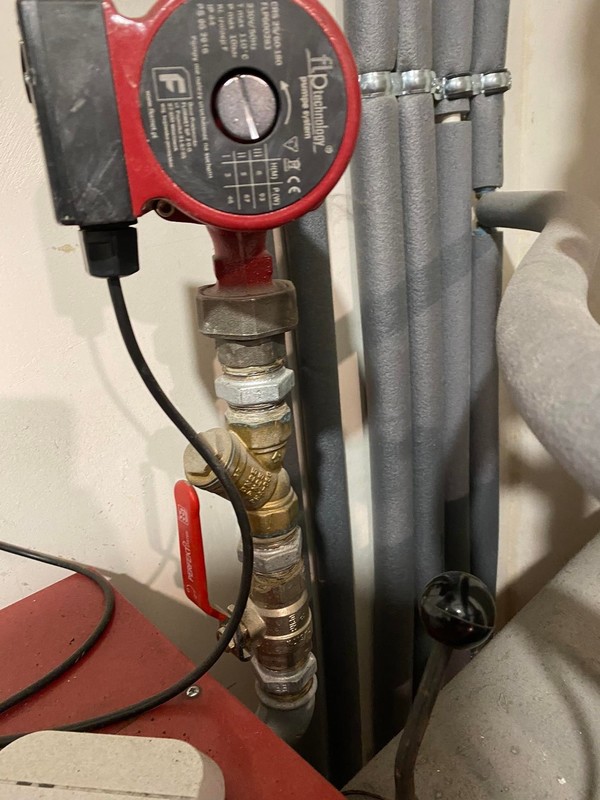

Na pierwszym zdjęciu znajduje się pompa CO (po lewej), miedź przechodzi w PEXa, więc powinno się udać bez robienia wcinki, tylko po prostu dołożenie zaworu, gdzieś pomiędzy pompą, a zaworem kulowym (drugie zdjęcie).

I tu rodzi się pierwsze pytanie - czy powinienem zrobić to przed, czy za filtrem?

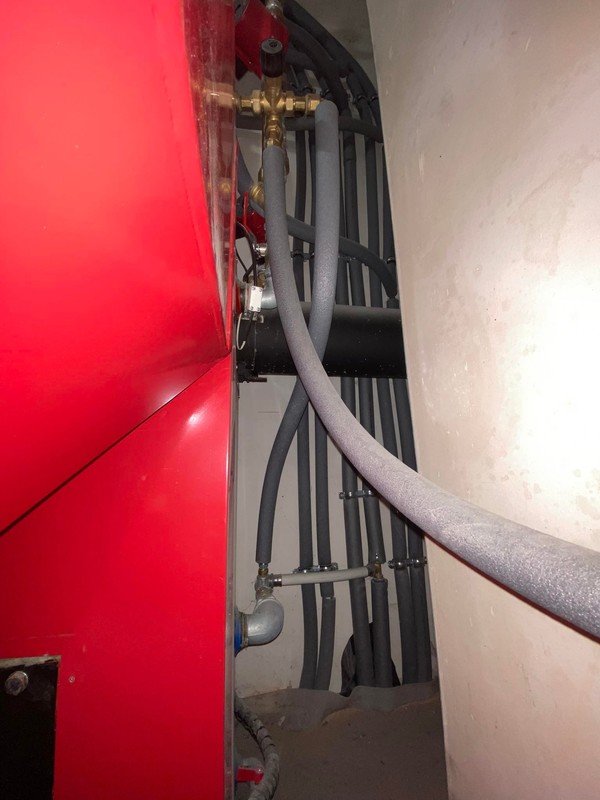

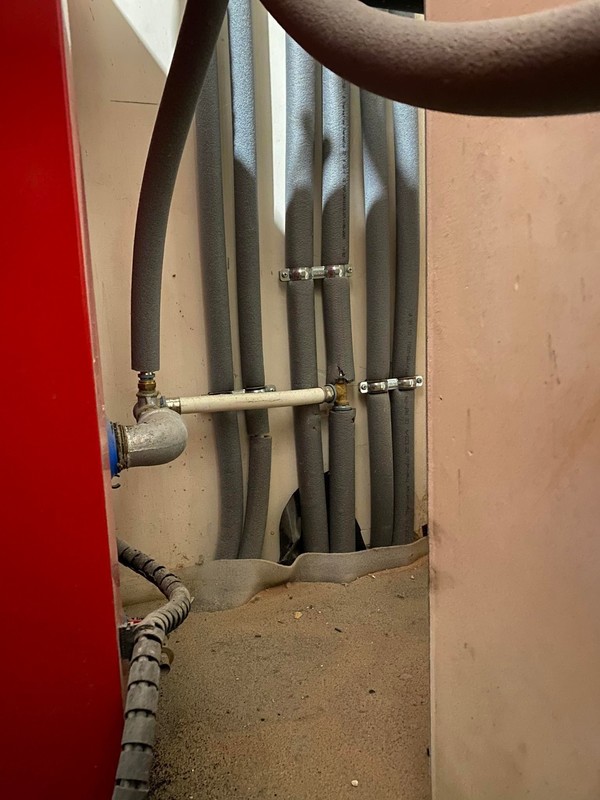

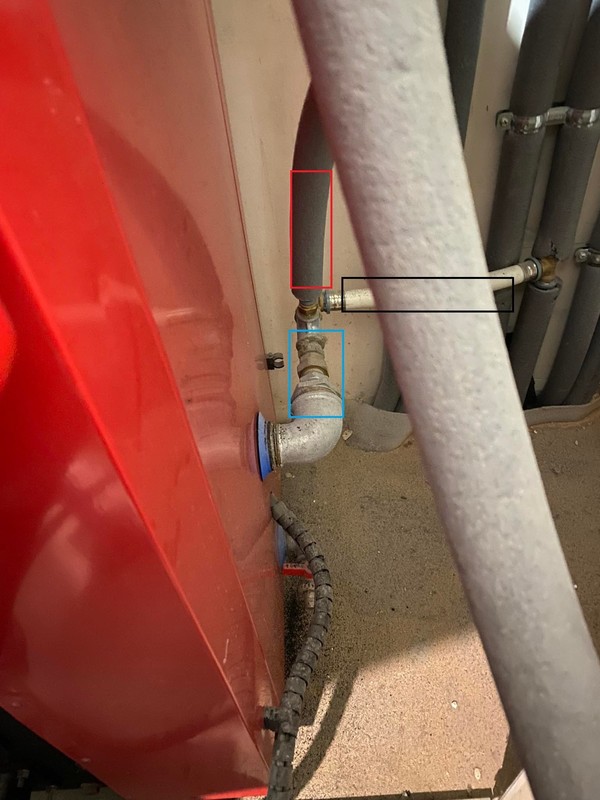

Na ostatnim zdjęciu widać powrót i tu nieco bardziej strategiczne pytanie.

Czarny prostokąt to powrót z instalacji, natomiast czerwony prostokąt to odnoga do zaworu bezpieczeństwa DBV1 - w którym miejscu powinienem wpiąć trójnik do zaworu 3D? W czarnym prostokącie czy niebieskim?



Z góry dziękuje za pomoc i pozdrawiam serdecznie!






Edytowane przez Ryszard
Temat przeniesiono do bardziej pasującego działu i dodano prefiks
Odnośnik do odpowiedzi
Udostępnij na innych stronach

Najmocniej przepraszam - zauważyłem, że umieściłem temat w złym dziale... Czy mogę wobec tego prosić o przeniesienie? Dodatkowo pojawia się jeszcze pytanie - czy to ma większe znaczenie, że miejsce, które pokazałem jest już powrotem łącznie z CWU jak i CO? Celem jest ograniczenie temperatury zasilania CO.

Odnośnik do odpowiedzi
Udostępnij na innych stronach

Chociaż zacząłem się już zastanawiać jednak nad zaworem 4D... obawiam się jednak, czy nie narobię w ten sposób więcej szkód, niż pożytku i czy nie zostać na razie przy montażu zaworu 3D (chciałbym zacząć już palić, bo póki co grzeję prądem), a pomyśleć o większych przeróbkach w przyszłym sezonie.

Montując zawór 4D musiałbym chyba raczej rozdzielić powroty CWU i CO?

Nurtuje mnie to właśnie, czy taki zawór mógłby być zamontowany na zasilaniu CO, ale na wspólnym powrocie.

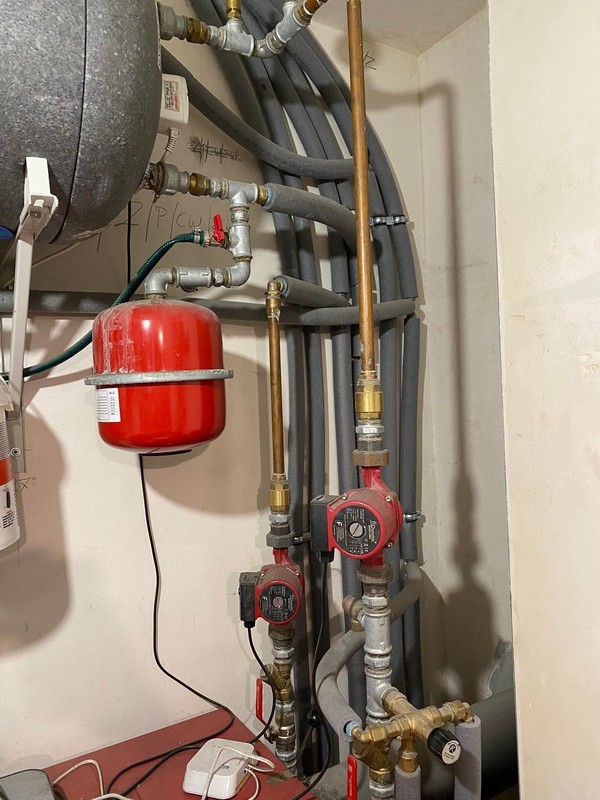

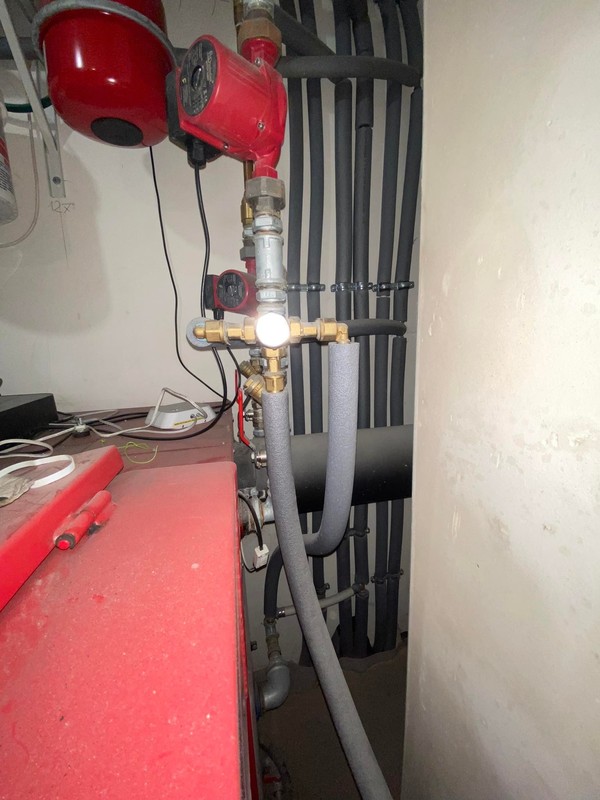

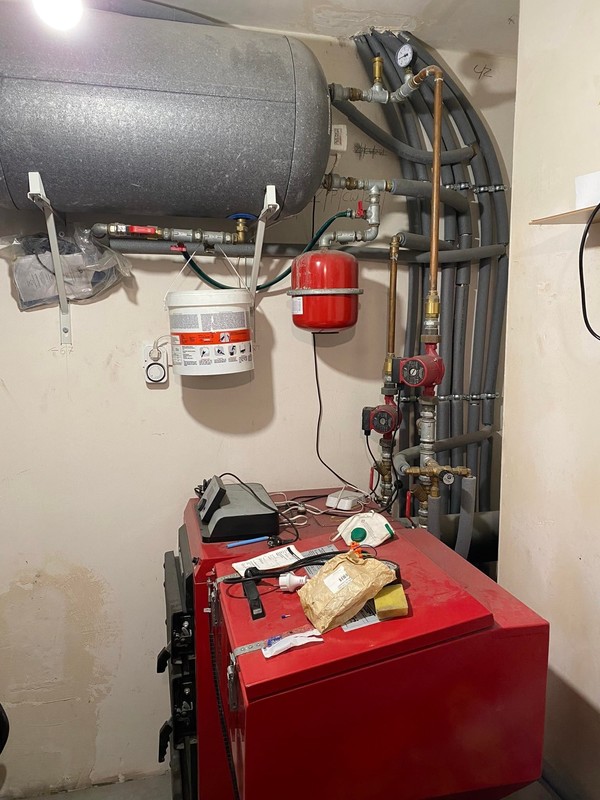

Dorzucam jeszcze zdjęcia instalacji - może uda mi się coś doradzić 🙂









Odnośnik do odpowiedzi
Udostępnij na innych stronach

  • 1 miesiąc temu...

Jak pisałem, tak zrobiłem.

Do tego zamontowałem termostaty na prawie wszystkich grzejnikach - bez termostatu zostawiłem drabinki w łazienkach oraz grzejnik najbliższy kotłowni.

Komfort palenia i korzystania z całej instalacji wzrósł nieprawdopodobnie. W końcu kocioł znajduje się głównie w trybie pracy (czyli tak, jak powinno być w PID) i w końcu radzi sobie dobrze z obniżeniem mocy (nawet do tego stopnia, że potrafi utrzymywać drobny płomyczek/żar, dalej pozostając w trybie pracy i utrzymując stabilną temperaturę). Do tego uzupełniłem instalację w czujniki (które były dołączone do kotła, ale oczywiście instalatorowi od deva wydały się zapewne zbędne): niezbędny czujnik temperatury zasilania, czujnik temperatury powrotu, pogodówka.

Zaprogramowałem sterowanie zaworem 3D według pogodówki.

Powstał tylko jeden problem (nie trudno było to przewidzieć) - gdy grzany jest bojler CWU, to siłą rzeczy podnosi się temperatura powrotu, a to z kolei skutkuje podbiciem temperatury za zaworem 3D powyżej zadanej. Skutkuje to tym, że po nagrzaniu CWU kocioł się nieco rozbiega i wpada w nadzór (temperatura dochodzi do max 10 stopni powyżej zadanej). Natomiast po pewnym czasie temperatura spada i znów wraca sobie do stabilnej, ciągłej pracy.

EDIT: Aktualnie na sterowniku mam ustawione minimalne otwarcie dla zaworu 5%, zastanawiałem się, czy np: nie zmienić na 0% i wtedy zawór zamykałby się całkowicie, utrzymując tym samym temperaturę CO. Pytałem nawet serwis TECHa, czy w przypadku alarmu przegrzania ten zawór otwiera się na 100% i niby tak jest, natomiast dalej mam jakieś obawy przed całkowitym zamknięciem zaworu i odcięciu tym samym kotła od układu CO 🙂

Po zakończeniu sezonu grzewczego w planie mam dalsze przeróbki - na pewno chciałbym rozdzielić te powroty, aby wyeliminować powyższy problem. Oprócz tego myślę również o zmianie zaworu na 4D, dołożenie pompy pomiędzy powrotem z zaworu 4D, a kotłem.

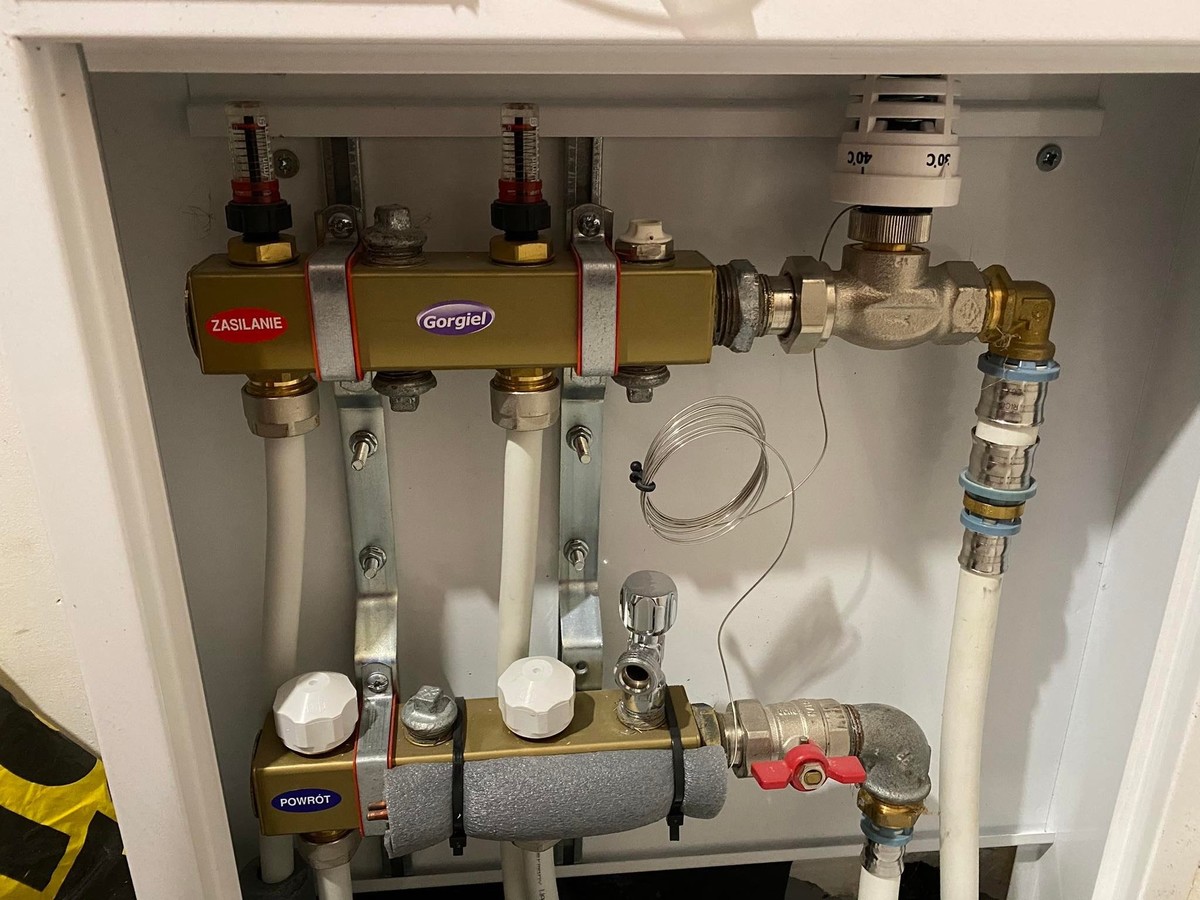

Na podłogówce wyrzuciłbym zawór termostatyczny i założył zawór 3D.



W związku z tym rodzą się kolejne pytania i wątpliwości:

1. Jeśli chodzi o powrót z CO to jeden PEX idzie z góry (piętro), a drugi z dołu (parter + zapewne podłogówki) - czy jest różnica, na jakiej wysokości dam trójnik (z którego zawór będzie "podbierać" czynnik), względem kotła i zaworu, czy zrobić jak będzie mi wygodnie?

2. Czy pomiędzy powrotem z CO (z zaworu 4D), a powrotem CWU powinienem dać zawór zwrotny, aby zapobiec wyciąganiu wody z powrotu CWU i znów podbijaniem temperatury CO za zaworem?

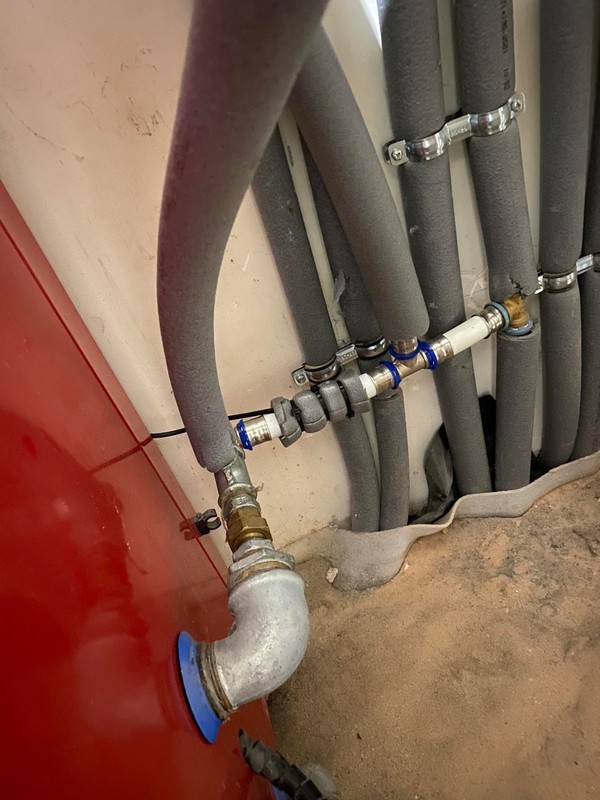

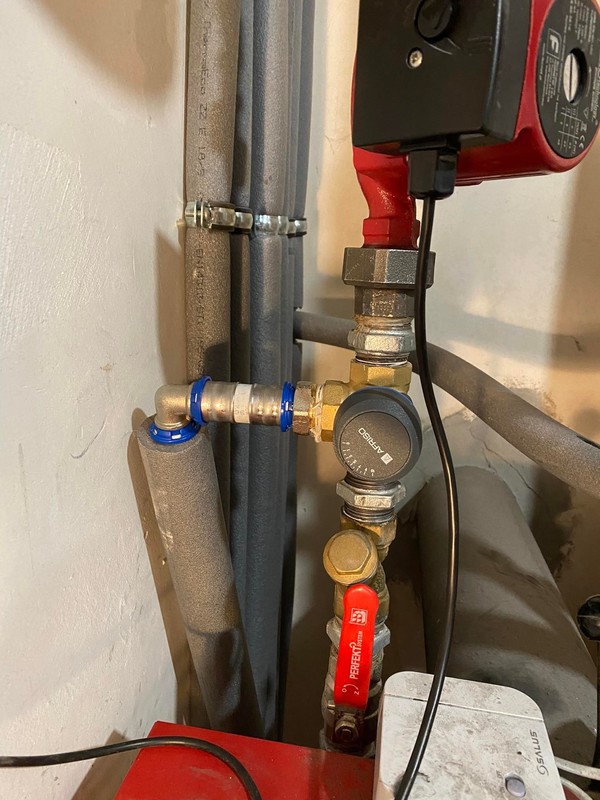

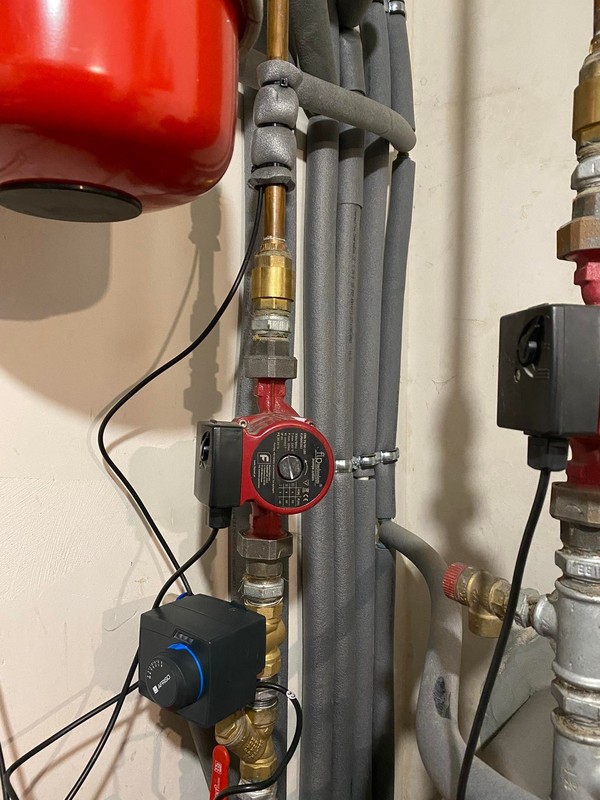

Poniżej zdjęcia po przeróbce.
