Podłączenie pompy ciepła do istniejącej instalacji pięć gazowy kondensacyjny


hebelTp
 Udostępnij

Rekomendowane odpowiedzi

Witam

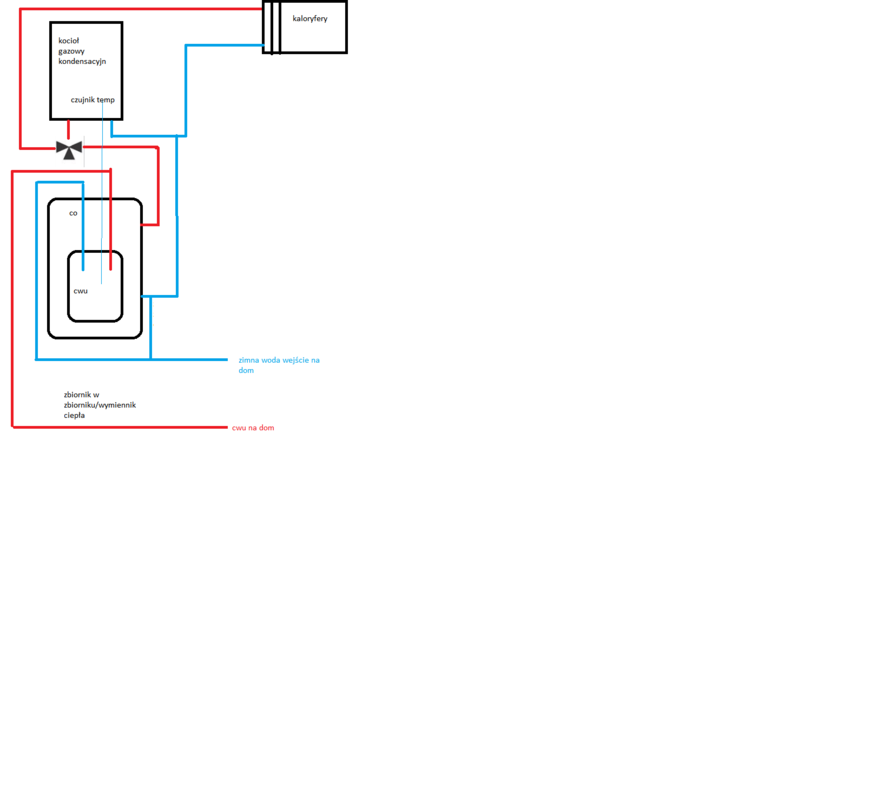

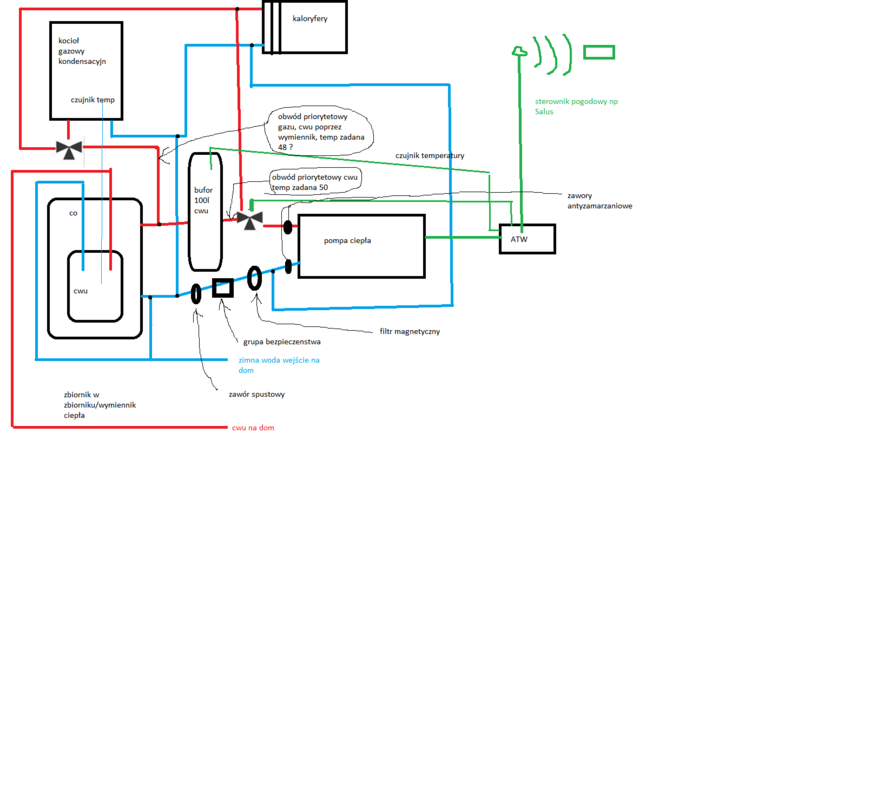

Moja obecna instalacja składa się z pieca gazowego kondensacyjnego do grzania co i cwo oraz wymiennika ciepła - zbiornik w zbiorniku (acv comfort 100).Chciałbym do powyższej instalacji wpiąć pompę ciepła typu monoblock Haier 8kW. Czy poniższy schemat to dobre podłączenie obydwu obwodów ? Zakładam że żeby ustawić priorytet grzania pompy wprowadzę niższe nastawy temperatury wody w pompie w stosunku do pieca kondensacyjnego np o 2 stopnie. Jeśli będzie bardzo zimno i pompa nie będzie dogrzewała wody wtedy załączy się pięć gazowy. Pierwszy rysunek to obecna instalacja drugi rysunek to instalacja jaką wymyśliłem. Czy dobrze kombinuje czy to ślepy zaułek ?









instalacja (1).png


Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 7.06.2022 o 22:43, sambor napisał:

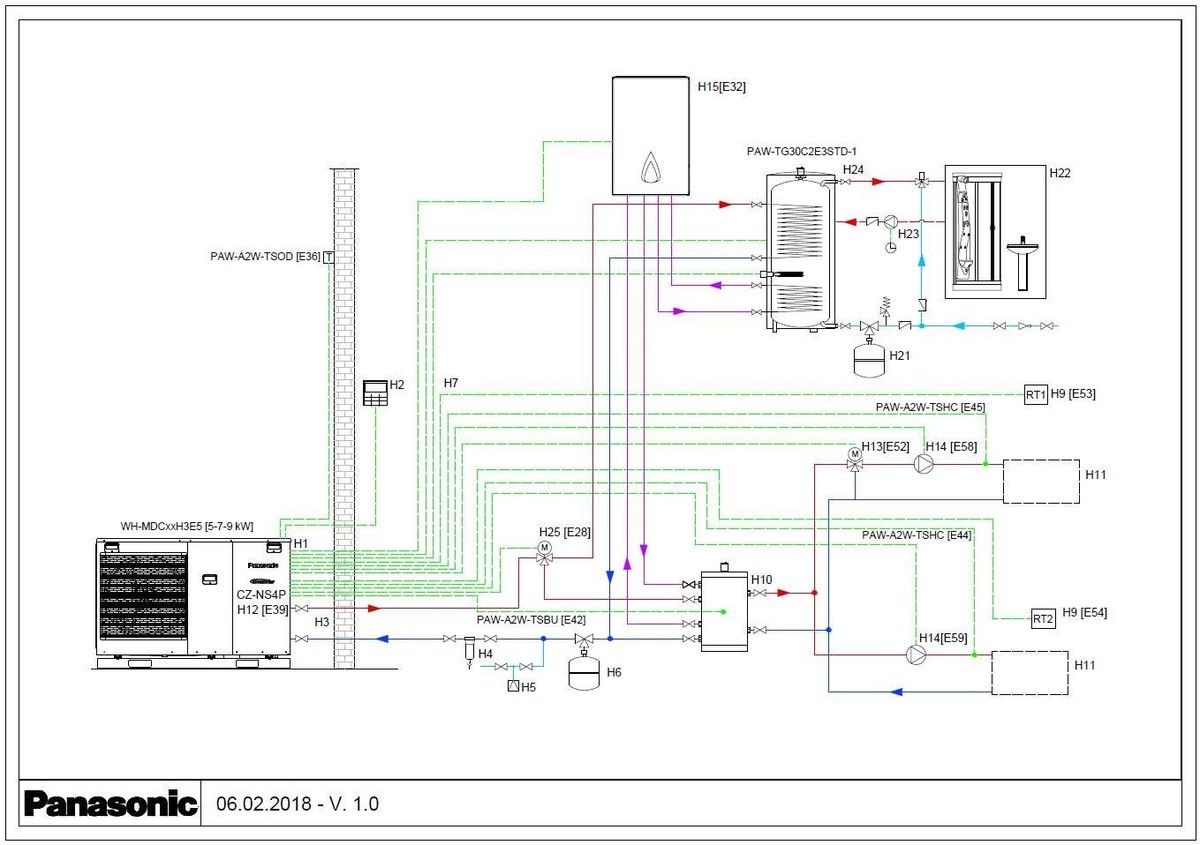

Porównaj swoje rysunki z rozwiązaniem firmowym


Wiem że to trochę inny bojler, ale do PC tak robią

Podobnie ale jednak inaczej. Mój piec tak jak i pompa ma zawór trójdrożny i priorytet grzania cwu tylko że w przypadku gazu poprzez wymiennik co (zbiornik w zbiorniku) niby niewiele a jednak istotna różnica stąd moje pytanie, ciężko to porównać.

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Odnośnik do komentarza
Udostępnij na innych stronach

Wężownica tak samo jest wymiennikiem, a kocioł gazowy tak samo ma w sobie zaw 3-D, tylko tu masz troszkę inaczej narysowane, ale zasada działania jest taka sama.

Istotne jest wpięcie sprzęgła (bufora).

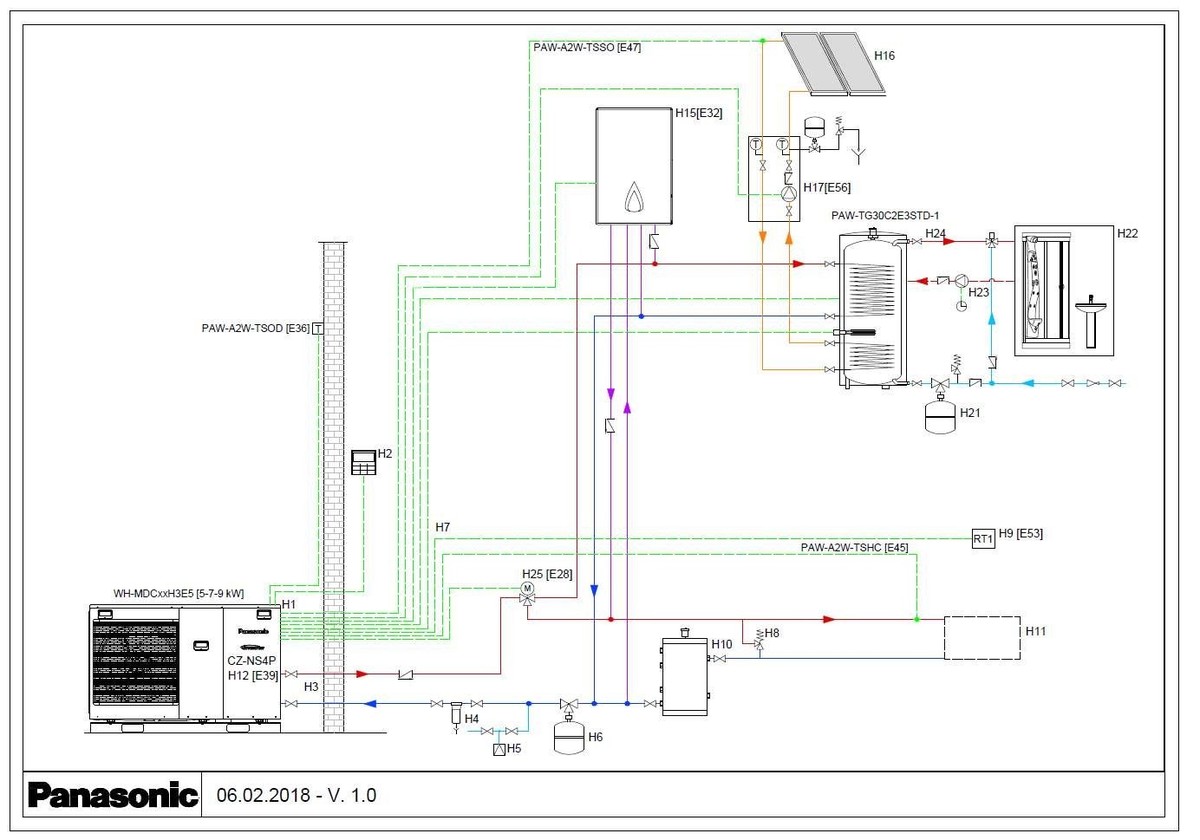

Tu wersja grzania CWU do 1 wężownicy/ wymiennika , na drugiej wężownicy są solary.


Ważną rzeczą są lokalizacje zaworów zwrotnych,

W wielu modelach kotłów kondensacyjnych powrót do kotła jest realizowany 1 rurą ( wspólny).

Bufor od PC jest szeregowy - w celu zapewnienia większego zładu wody.

Ponadto warto się upewnić czy twój obecny zasobnik CW ( bojler) będzie prawidłowo współpracował z daną pompą ciepła.

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 7.06.2022 o 23:21, sambor napisał:

Wężownica tak samo jest wymiennikiem, a kocioł gazowy tak samo ma w sobie zaw 3-D, tylko tu masz troszkę inaczej narysowane, ale zasada działania jest taka sama.

Istotne jest wpięcie sprzęgła (bufora).

Tu wersja grzania CWU do 1 wężownicy/ wymiennika , na drugiej wężownicy są solary.


Ważną rzeczą są lokalizacje zaworów zwrotnych,

W wielu modelach kotłów kondensacyjnych powrót do kotła jest realizowany 1 rurą ( wspólny).

Bufor od PC jest szeregowy - w celu zapewnienia większego zładu wody.

Ponadto warto się upewnić czy twój obecny zasobnik CW ( bojler) będzie prawidłowo współpracował z daną pompą ciepła.

Dla mnie problemem jest to że na obydwu rysunkach obwody cw i cwu są jakby rozdzielone, u mnie wymiennik działa na styku co i cwu, w rysunkach Panasonica wymiennik działa na obwodzie cwu

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Odnośnik do komentarza
Udostępnij na innych stronach

Jak masz kocioł gazowy kondensacyjny to masz tak samo, tylko u panasa są dwa powroty, połączone w kotle a w twoim przypadku jest wspólny powrót.

Z resztą na tych rysunkach powroty do kotła są razem spięte na rurze powrotnej do PC. (zaraz za buforem)

Kocioł kondensacyjny tak samo jak PC grzeje albo CO albo CWU

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 8.06.2022 o 01:01, sambor napisał:

Jak masz kocioł gazowy kondensacyjny to masz tak samo, tylko u panasa są dwa powroty, połączone w kotle a w twoim przypadku jest wspólny powrót.

Z resztą na tych rysunkach powroty do kotła są razem spięte na rurze powrotnej do PC. (zaraz za buforem)

Kocioł kondensacyjny tak samo jak PC grzeje albo CO albo CWU

Czyli ten drugi rys Panasa i błędem u mnie był bufor PC na zasilaniu w Pansie jest na powrocie.

Edytowane przez Ryszard
Proszę nie cytować ostatniego postu
Odnośnik do komentarza
Udostępnij na innych stronach

To chyba pierwsze rozwiązanie jest dla mnie korzystniejsze , bo rozumiem że wtedy przy dużych mrozach , jeśli woda nie będzie dogrzewała to załączy się piec gazowy. (Punkt biwalentny jeśli dobrze rozumiem)

Edytowane przez hebelTp
Odnośnik do komentarza
Udostępnij na innych stronach
