Tech ST-450 Sterownik SAS TECH ST-450zPID opis wyprowadzeń

[kamilk1987]

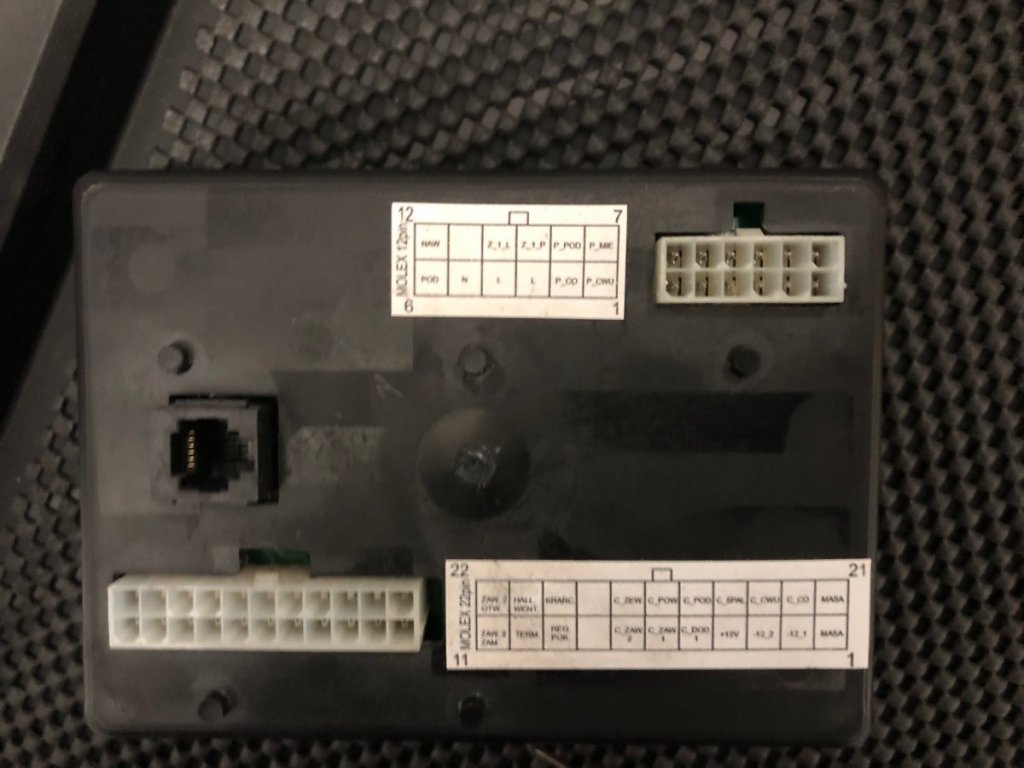

Witam, czy ktoś z Was posiada może zdjęcie lub opis wyprowadzeń do sterownika TECH ST-450zPID ? W sieci udało mi się znaleźć tylko do ST-450H. Chciałbym zamienić sterownik na ST-550zPID. Na nim mam rozpiskę jak na zdjęciu w załączniku. Chcę sobie dorobić kable przejściówki a dodatkowe funkcje tj. min. drugi zawór mieszacza wypuścić na kablu.

Może ktoś z was robił już cos podobnego ?



Pozdrawiam!

[Snurq]

Wyprowadzenia są takie same jak w 450, śmiało podłączaj.

[kamilk1987]

Niestety ale troche sie roznia chyba. Czujnik podlogowki jest raczej w innym miejscu. Zawor 2 w 550 to zawor 450 a pompa 2 w 550 wbudowanna czy jakos tak. Czujniki tez sa w innych miejscach. Jak nikt nie ma to sobie przemierze wszystkie kable ale schemat by mi ulatwil 😉 no i dolna kostka w 450 ma 20 pin a w 550 22 piny. Nie wiem czy gorna sie rozni elektrycznie - chyba nie

[kamilk1987]

Okazalo sie ze jedynie pompa obiegowa to u mnie na wyprowadzeniu pompa1 a pompa dodatkowa to pompa2. Reszta to samo. Czy ktos moze mi zerknac jak jest rozwiazane sterowanie zaworem wbudowanym 2? Jest dodatkowa plytka z przekaznikami? Bo wyjscia otworz/zamknij sa niskonapieciowe.

[Snurq]

w 550 przekaźniki zaworu 2 są na listwie przyłączeniowej, 450 nie obsługuje zaworu 2

[kamilk1987]

Tak myslalem. Ok dzieki.
