Witam mam problem taki ze założylismy solary na dachu mam sterownik i pompkę z pwm i wszystko jest jasne czujniki pwm idą pod 1 i 2 a gdzie mam podłączy zasilanie pompki? Wstawiam zdjęcia schematu i pompka p1 czyli główna ma dwa kable pmw i zasilania i pmw czujniki są a drugi kabel nie idzie też do sterownika?

3 godziny temu, kaska549 napisał:

czujniki pwm idą pod 1 i 2 a gdzie mam podłączy zasilanie pompki?

PWM to nie są czujniki. To tak gwoli ścisłości.

PWM jest wyjściem cyfrowym sterownika do regulacji mocy pompki (pośrednio prędkości). Oprócz sterowania PWM pompka musi mieć zasilanie masz to oznaczone jako 230V 50Hz. Może być prosto z gniazdka lub poprzez wyłącznik sterownika, możesz również wykorzystać programowe wyjścia P2 lub P3 w zależności od funkcji.

Edytowane 11 Maja 20215 l przez PioBin

Sterownik docelowo steruję pompka P1 pod P2 lub P3 nie mam możliwości ustawienia parametrów. Pompka jest podpięta pod zasilanie z gniazdka i cały czas pracuje. Nie reaguje na parametry ustawione w sterowniku.

Nie wiem czy masz możliwość diagnostyki  PWM (potrzebny oscyloskop).

Niestety

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

Nie znam tego sterownika, sprawdz czy w trybie ręcznym jest możliwość zadawania prędkości do pompy. Jeśli ręczny działa to trzeba szukać w parametrach, ten przepływomierz masz podpięty?

W trybie ręczny jest możliwość sterowania obrotami ale nie działa a ten przepływomierz nie mam bo instalator twierdzil że nie jest potrzebny

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

Kolego @kaska549 wykonałem telefon do producenta sterownika, połączyłem się z działem wsparcia technicznego i ...

Zasilanie pompy głównej P1 z sterowaniem elektronicznym PWM, powinno być podłączone do oddzielnego układu zasilania (gniazdka).

Tak jest

A co z tym przepływomierzem bo ja go nie mam podpiętego

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

Czyli masz pompę główną z sterowaniem elektronicznym PWM podłączoną prawidłowo.


ps.
Zapewne niepokoi Ciebie zużycie energii elektrycznej przez taką pompę w dni pochmurne lub o nocnej porze.
Można amperomierzem lub cęgami dietza spróbować zmierzyć przepływający prąd, ale zapewne nie będzie to pomiar dokładny (ze względu na pulsacyjne podawanie napięcia zasilającego do pompy).

Brak sygnału PWM nie uruchamia pompy, natomiast elektronika pompy jest w stałym oczekiwaniu na taki sygnał i pobiera energię elektryczną.

Edytowane 11 Maja 20215 l przez Witek-z-Ulicy

2 minuty temu, Witek-z-Ulicy napisał:

Czyli masz pompę główną z sterowaniem elektronicznym PWM podłączoną prawidłowo.


ps.
Zapewne niepokoi Ciebie zużycie energii elektrycznej przez taką pompę w dni pochmurne lub o nocnej porze.
Można amperomierzem lub cęgami dietza spróbować zmierzyć przepływający prąd, ale zapewne nie będzie to pomiar dokładny (ze względu na pulsacyjne podawanie napięcia zasilającego do pompy).

Nie o to chodzi Problem tkwi w tym że po prostu pompka pracuje cały czas a ona powinna tylko się włączyć Gdy temperatura na solarze przekroczy odpowiednio wartość a gdy spadnie powinna być wyłączona a mój problem polega na tym że ona chodzi Cały czas schładzajac mi wodę w nocy

4 minuty temu, kaska549 napisał:

Nie o to chodzi Problem tkwi w tym że po prostu pompka pracuje cały czas ,,,

Ok, teraz zrozumiałem dokładnie w czym problem.
Nie znam tego sterownika, ale zajrzyj do trybu serwisowego punkt 29.

Tylko że tam jest wszystko ustawione tak jak należy temperatura kiedy ma się włączać kiedy ma się wyłączać nawet temperatura do której ma nagrzewać zbiornik A właśnie w tym jest problem że nawet nagrzewa więcej niż tam jest ustawione

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

To sprawdź czy biegunowość podłączenia sygnału PWM z sterownika do pompy jest prawidłowa.

Sprawdz również czy pompka ma możliwość wyboru tryby pracy (przełączyć na PWM). Mize jest ustawiona na stała prace (bieg).

Edytowane 11 Maja 20215 l przez PioBin

A co z tym przepływomierzem jest on taki naprawdę ważny?

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

14 minut temu, kaska549 napisał:

A co z tym przepływomierzem ,,,

Cytuje słowa z instrukcji sterownika.

"Dwustopniowa kontrola przepływu – bez potrzeby dołączania przepływomierza".

ps.
Sprawdź także odczyty czujników temperatury, oraz ich prawidłowy montaż oraz wybór miejsca instalacji czujnika.

39 minut temu, Witek-z-Ulicy napisał:

To sprawdź czy biegunowość podłączenia sygnału PWM z sterownika do pompy jest prawidłowa.

, A z tym sygnałem który kolor pod plus a który pod minus

Na minus czyli 1 niebieski?

Wszystko znajdziesz DTR sterownika oraz pompy obiegowej z sterowaniem elektronicznym PWM.

No tak ale nie wiem czy niebieski to - czy plus

Edytowane 11 Maja 20215 l przez Ryszard
Proszę nie cytować ostatniego postu

Z praktyki 1 to plus 2 to minus. Mając multimetr byłoby pewne. Nie musi tak być być może producent sterownika zdefiniował to po swojemu. Zasada jest ze po obu stronach ma być podłączone tak samo. Kolorki kabelków nie musza za nic odpowiadać.

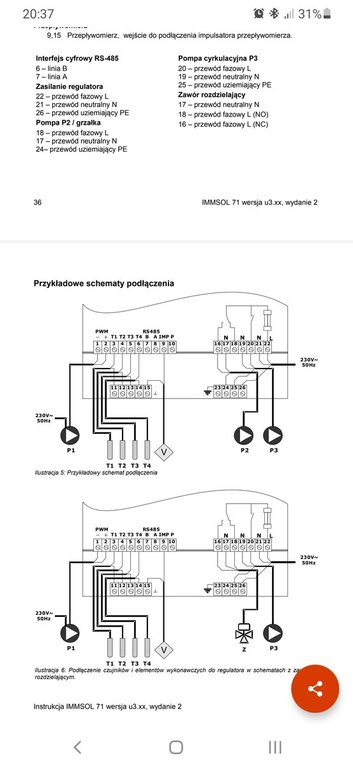

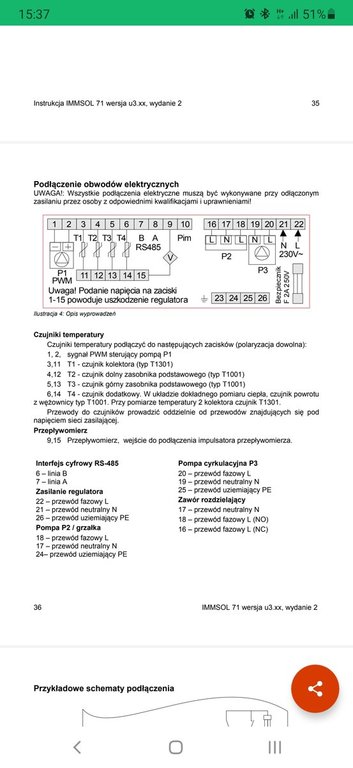

Sam w swoim pierwszym poście, tego tematu zamieściłeś fragment DTR sterownika z stroną nr 36. na której są opisane i oznaczone  zaciski sygnału PWM.
W ten sam sposób, znajdź DTR pompy obiegowej i sprawdź poprawność połączeń.

ps.
Kolory przewodów nie mają znaczenia.
