Schemat lub zdjęcie PCB sterownika Luksus RT

[greedyj4ck]

Dzień dobry,

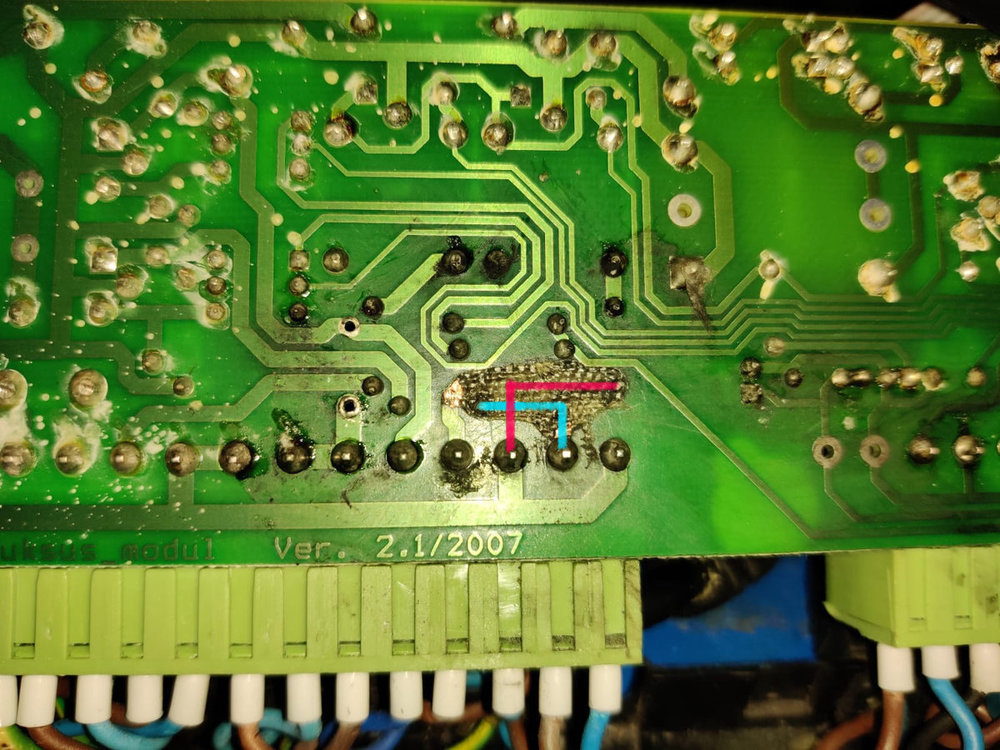

Przepaliły mi się ścieżki w sterowniku Luksus RT, poszukuję jakiegoś zdjęcia lub schematu wg. którego mógłbym je odtworzyć.

Wersja płytki to 2.1/2007.

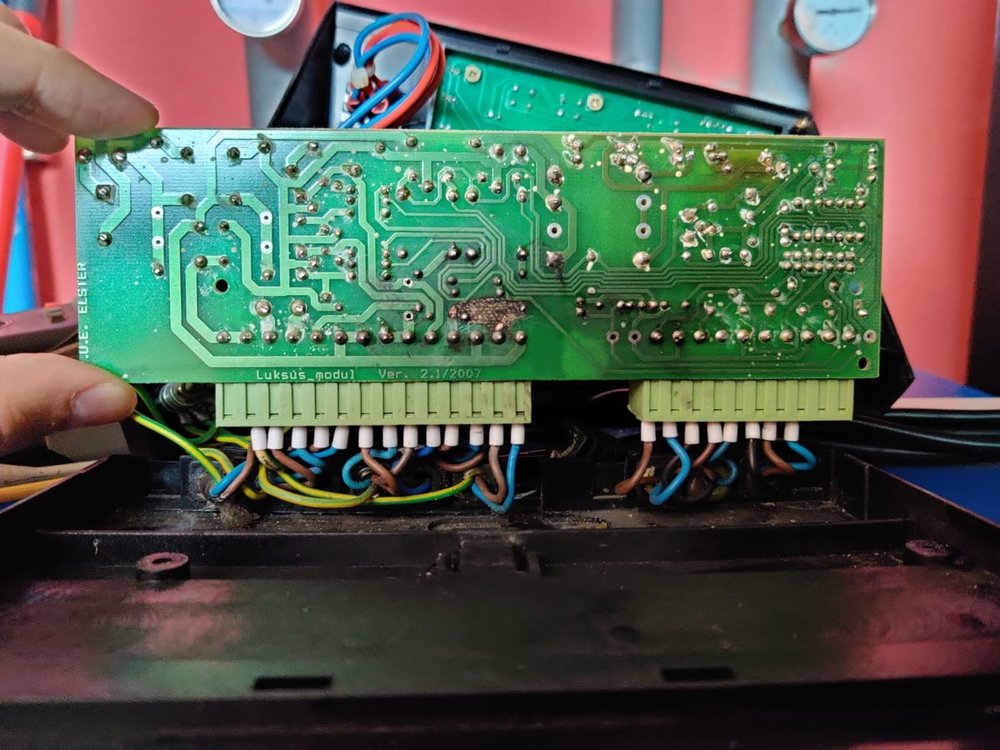

Jakby ktoś miał taki sterownik zamontowany u siebie i byłby w stanie podesłać zdjęcie to będę wdzięczny.

Pozdrawiam.

[Snurq]

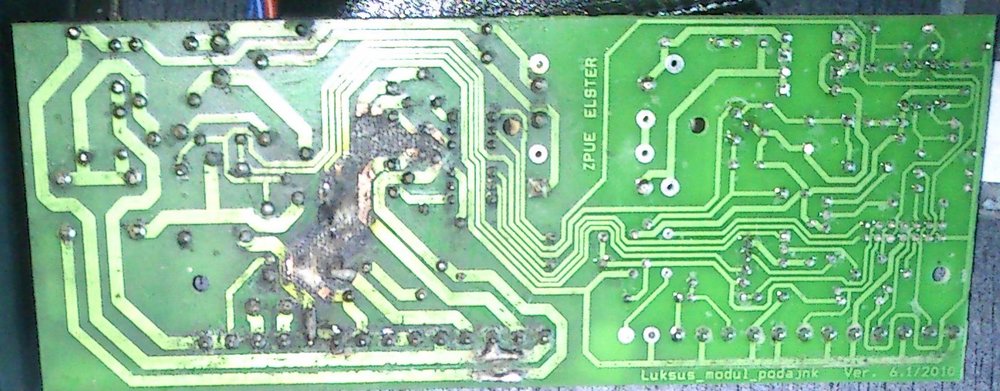

A masz Pan internet? Pierwsze lepsze zdjęcie po wpisaniu Luksus RT w googlu.....





a poza tym zrób własne i wrzuć tutaj, spróbujemy rozkodować, koniecznie zdjęcia z dwóch stron.

[greedyj4ck]

Nie ta wersja płytki. Zupełnie inaczej są poprowadzone.



Edit: dałem radę, temat do zamknięcia.

[Snurq]

Może byś się podzielił wiedzą z innymi? Chyba, że tylko Tobie się tutaj pomaga, a już od siebie wstawić to nie...

[greedyj4ck]

A masz Pan internet ? Pierwsze lepsze zdjęcie po wpisaniu Luksus RT w Googlu na pewno wystarczy.
Wiedziałem że z kulturą i nastawieniem na forach specjalistycznych jest kiepsko, ale nie wiedziałem że aż tak.

W ogóle zdziwiłem się, że producent nie potrafi udostępnić schematu dla sterownika z przed ponad 10 lat, jakby to była jakaś magiczna wiedza techniczna.

Pozdrawiam.

[Snurq]

Dziękuje w imieniu przyszłych osób, które będą potrzebowały schematu tego sterownika.
Ogólnie to rzadko kiedy widuje się schematy od producentów elektroniki (szczególnie tych mniejszych) Zalecają jedynie ich serwis lub zakup nowego urządzenia.
